LTC套管式電流互感器適用于10kV交流電力系統中供用電設備的電流、電能測量和微機保護。該電流互感器具有體積小、重量輕、便于安裝等特點，已在緊湊型環網開關柜、電容器等電器設備中廣泛應用。
該型電流互感器的環型鐵芯和二次繞組采用優質環氧樹脂真空澆注在可阻燃的塑料殼體內，防潮濕，性能穩定，無需維護。其體積小、重量輕，占用空間小，固定在環網開關柜、電容器等電器設備的套管上，簡便快捷，和諧美觀。
依據電流變比、準確級和額定負載的不同，該系列電流互感器分為以下幾種類型，具體參數詳見各型號對應的參數表。
LTC套管互感器系列概要:
|
型號
|
電流比1V/5V
|
額定負載范圍
|
規格尺寸
|
|
LTC1-10
|
50～600A
|
≤10VA
|
φ116×φ78×35
|
|
LTC2-10
|
50～600A
|
≤15VA
|
φ130×φ82×40
|
|
LTCJ1-10
|
50～600A
|
≤20VA
|
φ116×φ78×70
|
|
LTCJ2-10
|
20～600A
|
≤25VA
|
φ130×φ82×80
|
|
LTC3-10
|
75～600A
|
≤10VA
|
φ125×φ85×50
|
|
LTC4-10
|
50～600A
|
≤20VA
|
φ155×φ76×80
|
|
LTC5-10
|
50～600A
|
≤20VA
|
φ135×φ85×50
|
|
LTC6-10
|
100～600A
|
≤10VA
|
φ125×φ82×35
|
|
LTC7-10
|
50～600A
|
≤20VA
|
φ116×φ72×70
|
|
LTC8-10
|
100～600A
|
≤10VA
|
φ特定×72φ×75
|
|
LTC9-10
|
50～600A
|
≤15VA
|
φ165×φ100×35
|
|
LTCS-10
|
100～600A
|
≤10VA
|
φ105×φ75×35
|
|
LZW20-10
|
100～600A
|
≤10VA
|
φ166×φ85×40
|
|
LZW28-10
|
100～600A
|
≤10VA
|
φ155×φ110×80
|
|
LSZC-10
|
50～1200A
|
≤20VA
|
φ特定×φ45×100
|
|
LSTC-10
|
250～1200A
|
≤20VA
|
φ特定×φ75×54
|

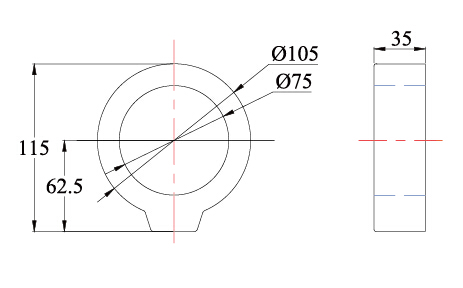

尺寸圖：
額定電流比、準確級及其額定負載如下表所示：
|
型號
|
LTCS-10
|
|
用途
|
測量電流互感器
|
保護電流互感器
|
|
電流比
I1 / I2
|
準確級及額定負載（VA）
|
準確級及額定負載（VA）
|
|
0.2S
|
0.2
|
0.5
|
1
|
10P15
|
10P10
|
10P5
|
|
100/5
|
|
|
|
2.5
|
|
|
1.5
|
|
150/5
|
|
|
2.5
|
3.75
|
|
|
2
|
|
200/5
|
|
|
2.5
|
|
|
|
3.5
|
|
300/5
|
|
2.5
|
5
|
|
|
2.5
|
5
|
|
400/5
|
|
2.5
|
5
|
|
2.5
|
3.75
|
7.5
|
|
500/5
|
2.5
|
5
|
7.5
|
|
3
|
5
|
10
|
|
600/5
|
2.5
|
5
|
10
|
|
3.75
|
5
|
10
|
技術參數： 使用條件：
額定頻率：50Hz or 60Hz；， 環境溫度：-35℃—+55℃
額定二次電流：5A or 1A； 日平均溫度：≤40℃。
工頻耐壓3kV , 1min； 海拔高度：≤3000m
額定擴大電流：120%In； 大氣條件：大氣中無嚴重污穢
執行標準： GB1208-2006；WNCB001-2008(企業標準)。
P2表示一次極性端，S1、S2表示二次極性端；P2和S2為同名端（減極性）。

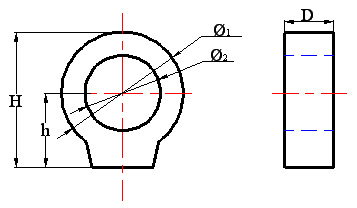

LTC套管互感器系列產品規格表:
|
型號
|
Φ1
|
Φ2
|
D
|
H
|
h
|
|
LTC1-10
|
116
|
78
|
35
|
130
|
70
|
|
LTC2-10
|
130
|
82
|
40
|
145
|
80
|
|
LTCJ1-10
|
116
|
78
|
70
|
130
|
70
|
|
LTCJ2-10
|
130
|
82
|
80
|
145
|
80
|
|
LTC3-10
|
125
|
85
|
50
|
134
|
/
|
|
LTC4-10
|
155
|
76
|
80
|
170
|
90
|
|
LTC5-10
|
135
|
85
|
50
|
155
|
/
|
|
LTC6-10
|
125
|
82
|
35
|
150
|
86
|
|
LTC7-10
|
116
|
72
|
70
|
128
|
70
|
|
LTC8-10
|
/
|
72
|
75
|
130
|
70
|
|
LTC9-10
|
165
|
100
|
35
|
195
|
112.5
|
|
LTCS-10
|
105
|
75
|
35
|
115
|
62.5
|
|
LZW20-10
|
166
|
85
|
40
|
170
|
90
|
|
LZW28-10
|
155
|
110
|
80
|
170
|
90
|
|
LSZC-10
|
/
|
45
|
100
|
/
|
/
|
|
LSTC-10
|
/
|
75
|
54
|
130
|
/
|
