一、概述

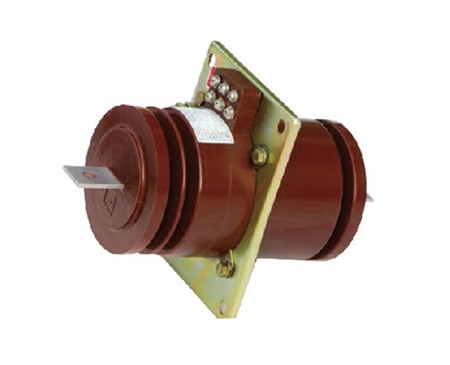

本型電流互感器為環(huán)氧樹脂澆注全封閉穿墻式產品，適用于戶內50Hz、額定電壓10kV及以下的電力線路及其設備中作電流、電能的測量和繼電保護使用。
二、技術參數
產品符合合格標準GB1208-2006和IEC60044-1
額定二次電流5A或1A
額定頻率 50Hz
環(huán)境溫度 -5℃~ +40℃
|
型號
|
額定電流比(A)
|
準確級組合
|
額定二次輸出(VA)
|
短時熱電流
(KA/S)
|
動穩(wěn)定電流
(KA)
|
額定絕緣水平
(kV)
|
|
0.2級
|
0.5級
|
10P10
|
|
LDZB1-10
|
300-400/5
|
0.2(S)/0.5(S)
0.2(S)/10P
0.2(S)/0.5(S)/10P
0.2(S)/10P/10P
|
10
|
10
|
15
(10)
|
75(倍)
|
135(倍)
|
12/42/75
|
|
500/5
|
60(倍)
|
110(倍)
|
|
600-1000/5
|
50(倍)
|
90(倍)
|
|
LDZBJ3-10
|
300/5
|
0.2(S)/0.5(S)/0.5(S)
0.2(S)/0.5(S)/10P
0.2(S)/10P/10P
0.5(S)/10P/10P
|
10
|
25
(15)
|
20
(15)
30
(20)
|
100(倍)
|
180(倍)
|
|
400-500/5
|
15
|
30(倍)
|
54(倍)
|
|
600-800/5
|
40(倍)
|
72(倍)
|
注:括號內數值為兩個保護級時的額定二次輸出。

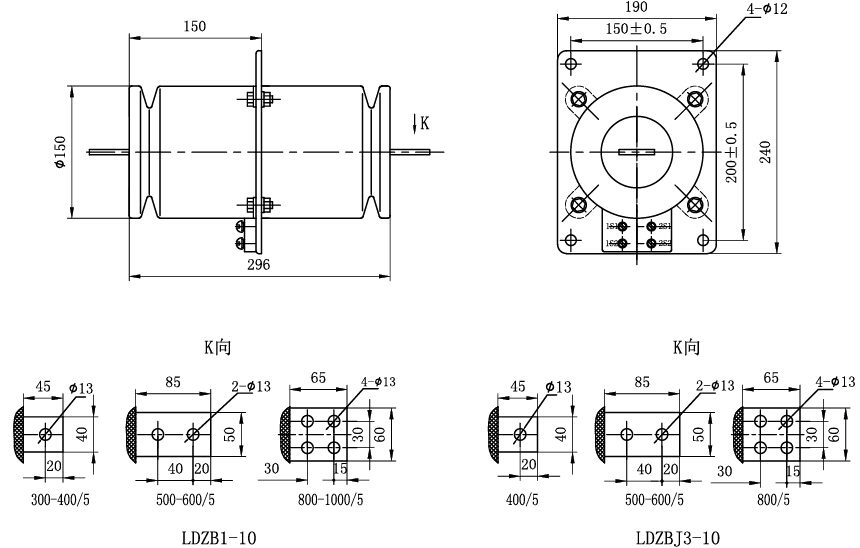

三、外形及安裝尺寸
