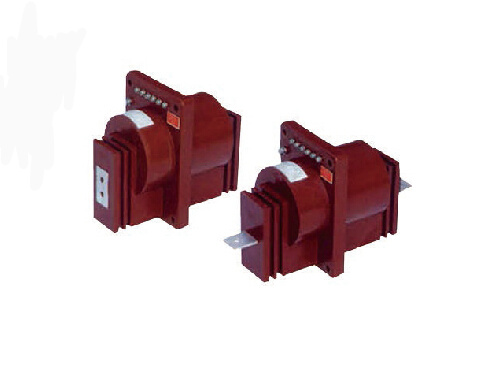

一、概述
本型電流互感器為環氧樹脂澆注全封閉穿墻式產品，適用于戶內50Hz、額定電壓10kV及以下的電力線路及其設備中作電流、電能的測量和繼電保護使用。
二、技術參數
產品符合合格標準GB1208-2006和IEC60044-1
額定二次電流5A或1A
額定頻率 50Hz
環境溫度 -5℃~ +40℃
1、雙繞組參數表
|
額定一次電流(A)
|
級次組合
|
額定輸出(VA)
|
短時熱電流(KA/S)
|
動穩定電流
(KA)
|
額定絕緣水平
(kV)
|
|
0.2S級
|
0.5S級
|
0.5級
|
5P10級
|
|
10
|
0.2S/0.2S
0.2S/0.5S
0.5S/0.5S
0.2S/5P10
0.5S/5P10
|
10
|
10
|
15
|
15
|
1.44
|
3.6
|
12/42/75
|
|
15
|
2
|
5
|
|
20
|
3
|
7.5
|
|
30
|
5
|
12.5
|
|
50
|
10
|
25
|
|
75
|
16
|
40
|
|
100
|
20
|
50
|
|
150-200
|
31.5
|
78
|
|
300-400
|
40
|
100
|
|
500-600
|
20
|
63
|
150
|
|
800
|
80
|
200
|
|
1000
|
100
|
250
|
|
1200
|
100
|
250
|
2、三繞組參數表
|
額定一次電流(A)
|
級次組合
|
額定輸出(VA)
|
短時熱電流(KA/S)
|
動穩定電流
(KA)
|
額定絕緣水平
(kV)
|
|
0.2S級
|
0.5S級
|
0.5級
|
5P10級
|
|
10
|
0.2S/0.2S/5P
0.2S/0.5S/5P
0.5S/0.5S/5P
|
10
|
10
|
15
|
15
|
1.44
|
3.6
|
12/42/75
|
|
15
|
2
|
5
|
|
20
|
3
|
7.5
|
|
30
|
5
|
12.5
|
|
50
|
10
|
25
|
|
75
|
16
|
40
|
|
100
|
20
|
50
|
|
150-200
|
31.5
|
78
|
|
300-400
|
40
|
100
|
|
500-600
|
20
|
63
|
150
|
|
800
|
80
|
200
|
|
1000
|
100
|
250
|
|
1200
|
100
|
250
|

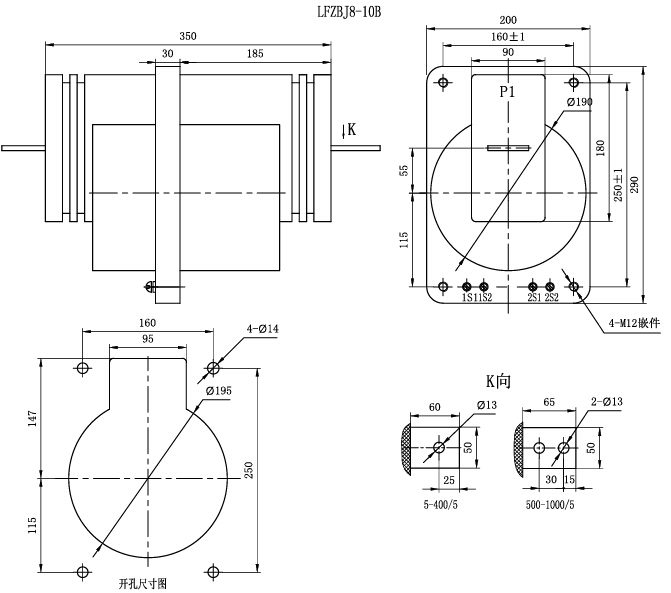

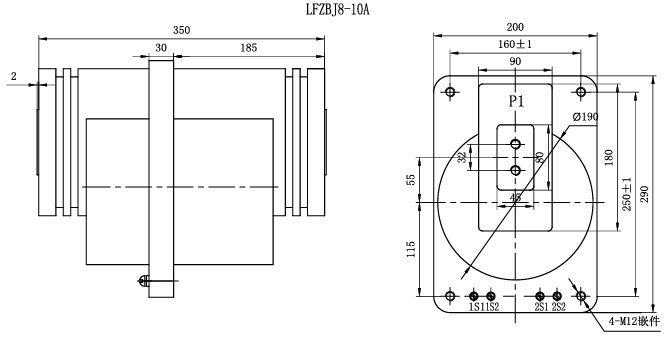

三、外形及安裝尺寸
