一、概述

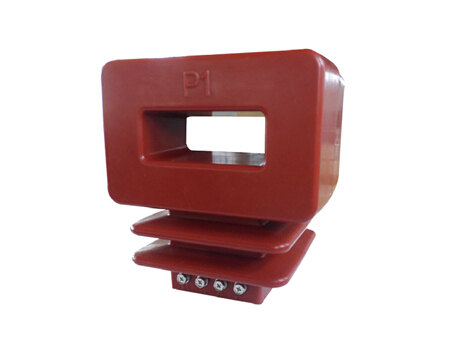

本型電流互感器為環氧樹脂澆注全封閉母線支柱式產品,適用于戶內50Hz、額定電壓10kV及以下的電力線路及其設備中作電流、電能的測量和繼電保護使用。
二、技術參數
產品符合合格標準GB1208-2006和IEC60044-1
額定二次電流5A或1A
額定頻率 50Hz
環境溫度 -5℃~ +40℃
額定電流比(A)
|
次級組合
|
額定輸出(VA)
|
額定絕緣水平(kV)
|
1000-1250/5
|
0.2/0.2
0.5/0.5
0.5/10P10
|
10/10
15/15
10/15
|
12/42/75
|
1500/5
|
0.2/0.2
0.5/0.5
0.5/10P10
10P15/10P15
|
15/15
20/20
20/15
15/15
|
2000-2500/5
|
15/15
20/20
20/20
20/20
|

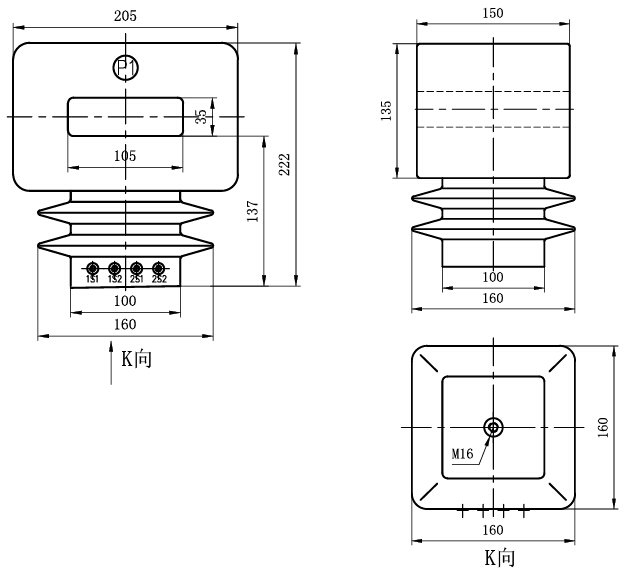

三、外形及安裝尺寸
