一、概述
本型電流互感器為環氧樹脂澆注全封閉支柱式結構，適用于戶內50Hz、額定電壓20kV及以下的電力線路及其設備中作電流、電能的測量和繼電保護使用。
二、技術參數
產品符合合格標準GB1208-2006和IEC60044-1
額定二次電流5A或1A
額定頻率 50Hz
環境溫度 -5℃~ +40℃
|
額定電流比(A)
|
次級組合
|
額定輸出(VA)
|
短時熱電流(KA/S)
|
動穩定電流(KA)
|
額定絕緣水平(kV)
|
|
20-150/5
|
0.2/0.5/0.5
0.2/10P10/10P10
0.5/10P15/10P15
|
10/15/15
10/15/15
10/10/15
|
150(倍)
|
375(倍)
|
24/65/125
|
|
200/5
|
31.5
|
80
|
|
300-500/5
|
45
|
100
|
|
600-800/5
|
0.2/0.5/0.5
0.2/10P10/10P10
0.5/10P15/10P15
|
15/20/20
15/20/20
15/15/15
|
63
|
130
|
|
1000-1250/5
|
80
|
130
|
|
1500-2000/5
|
80
|
160
|

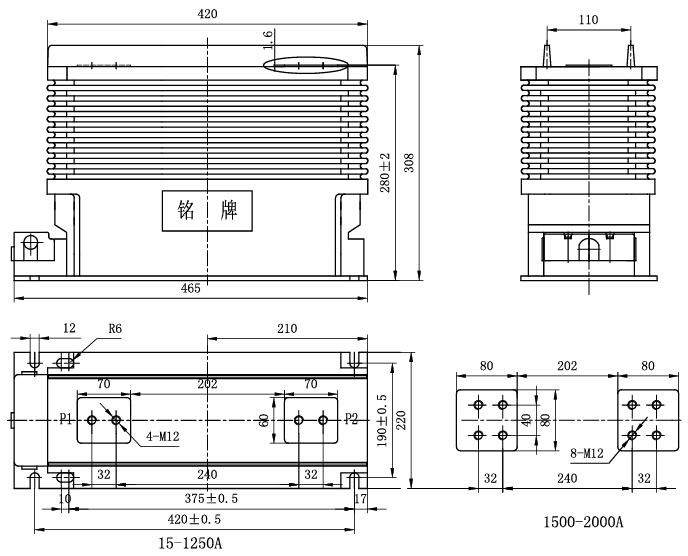

三、外形及安裝尺寸
