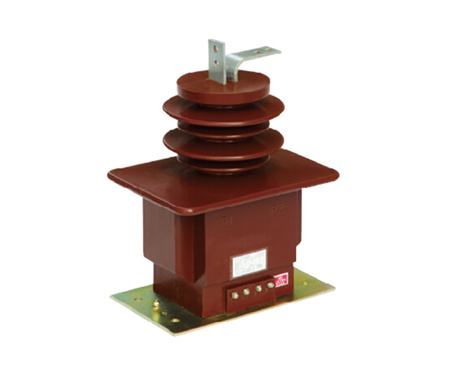

一、概述
本型電流互感器為環氧樹脂澆注全封閉支柱式結構，適用于戶內50Hz、額定電壓35kV及以下的電力線路及其設備中作電流、電能的測量和繼電保護使用。
二、技術參數
產品符合合格標準GB1208-2006和IEC60044-1
額定二次電流5A或1A
額定頻率 50Hz
環境溫度 -5℃~ +40℃
|
額定電流比(A)
|
級次組合
|
額定輸出(VA)
|
短時熱電流
(KA/S)
|
動穩定電流
(KA)
|
額定絕緣水平
(kV)
|
|
0.2級
|
0.5級
|
5P10級
|
5P15級
|
|
10-250/5
|
0.2/0.5/5P
0.2/0.5/5P
0.2/5P/5P
0.5/5P/5P
|
15
|
20
(30)
|
20
(30)
|
15
(20)
|
100(倍)
|
250(倍)
|
40.5/95/185
|
|
300-500/5
|
31.5
|
80
|
|
600-5
|
45
|
100
|
|
800/5
|
63
|
100
|
|
1000-1200/5
|
63
|
130
|
|
1500/2000/5
|
80
|
160
|
注：括號內數值為兩測量繞組，一保護繞組時額定輸出值。

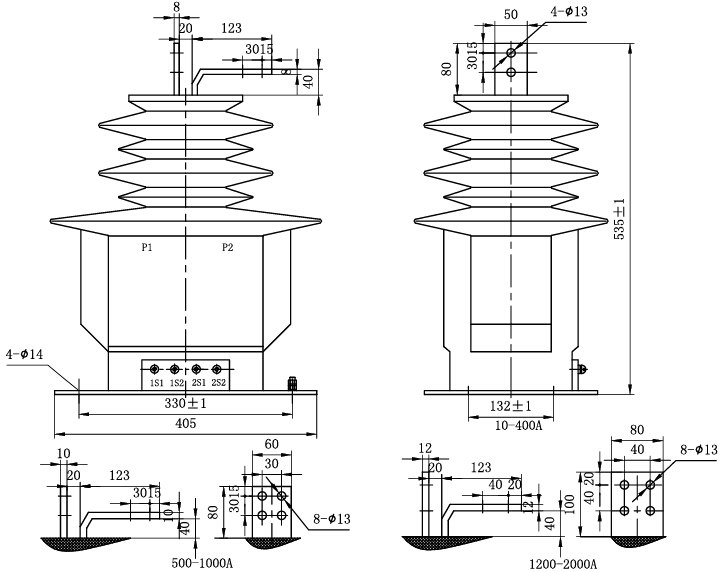

三、外形及安裝尺寸
