一、概述
本型電壓互感器為環(huán)氧樹脂澆注全封閉支柱式結構，適用于額定頻率50Hz，戶內10kV及以下的電力系統(tǒng)中供電壓、電能的測量和繼電保護使用。
二、技術參數
產品符合合格標準GB1208-2006和IEC60044-2
額定頻率 50Hz
污穢等級 II級
環(huán)境溫度 -5℃~ +40℃
|
型號
|
額定電壓比（KV）
|
額定二次輸出（VA）
|
熱極限輸出（VA）
|
額定絕緣水平（KV）
|
|
0.2級
|
0.5級
|
1級
|
3級
|
|
JDZ10-6A
|
6/0.1
|
15
|
30
|
60
|
150
|
200
|
7.2/32/60
|
|
JDZ10-10A
|
10/0.1
|
12/42/75
|

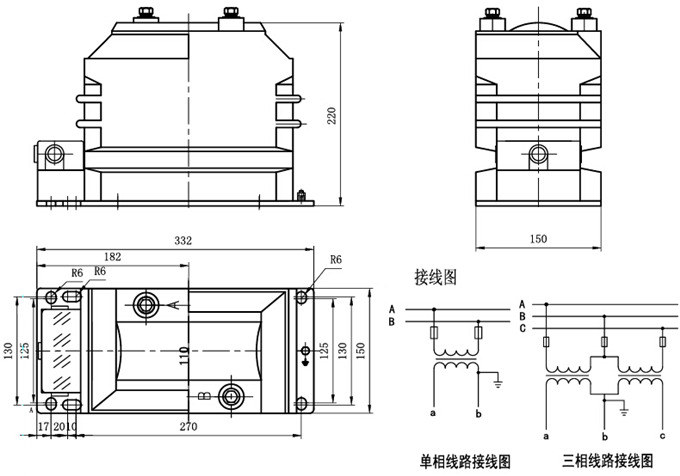

三、外型及安裝尺寸
