一、概述
本型電壓互感器為環氧樹脂澆注半絕緣全封閉支柱式結構，適用于額定頻率50Hz，戶內10kV及以下的電力系統中，連接在相與地之間作電壓、電能的測量和繼電保護使用。
二、技術參數
產品符合合格標準GB1208-2006和IEC60044-2
額定頻率 50Hz
污穢等級 II級
環境溫度 -5℃~ +40℃
|
型號
|
額定電壓比（KV）
|
準確級及準確級組合
|
額定輸出（VA）
|
極限輸出（VA）
|
額定絕緣水平（KV）
|
|
JDZX11-6
|
6/√3/0.1/√3/0.1/√3/0.1/3
|
0.2/0.5/6P
0.2/0.2/6P
0.5/0.5/6P
0.5/6P
0.2/6P
|
30/50/150
30/30/150
50/50/150
100/150
60/150
|
400
|
7.2/32/60
|
|
JDZX11-10
|
10/√3/0.1/√3/0.1/√3/0.1/3
|
600
|
12/42/75
|

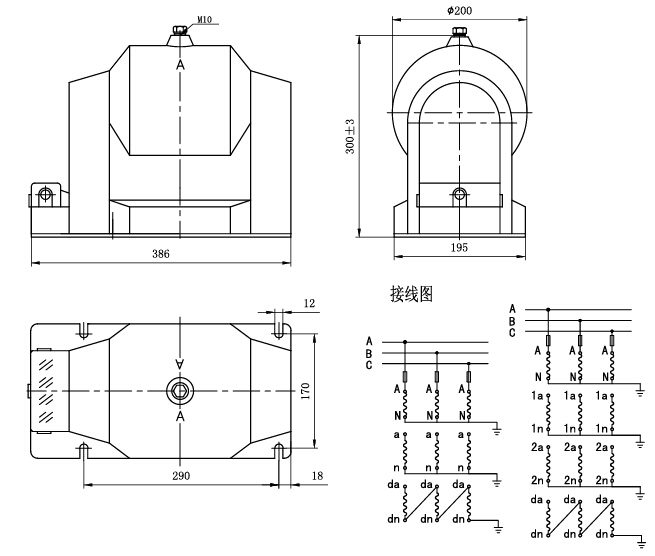

三、外型及安裝尺寸
