一、概述：
本型電壓互感器是環氧樹脂澆注全封閉式產品，適用于額定頻率50Hz、額定電壓35kV及以下的電力系統中供電壓、電能的測量和繼電保護使用。
二、技術參數：
產品符合標準GB1207-2006和IEC60044-2
額定頻率：50Hz
環境溫度：-5℃～+40℃
污穢等級：II級
|
型號
|
額定電壓比（kV）
|
額定二次輸出（VA）
|
熱極限輸出（VA）
|
額定絕緣水平（kV）
|
|
0.2級
|
0.5級
|
|
JDZ9-35
|
35/0.1
|
60
|
120
|
800
|
40.5/95/200
|
|
JDZ9-35
|
35/0.1/0.1
|
60
|
120
|
400
|
40.5/95/200
|

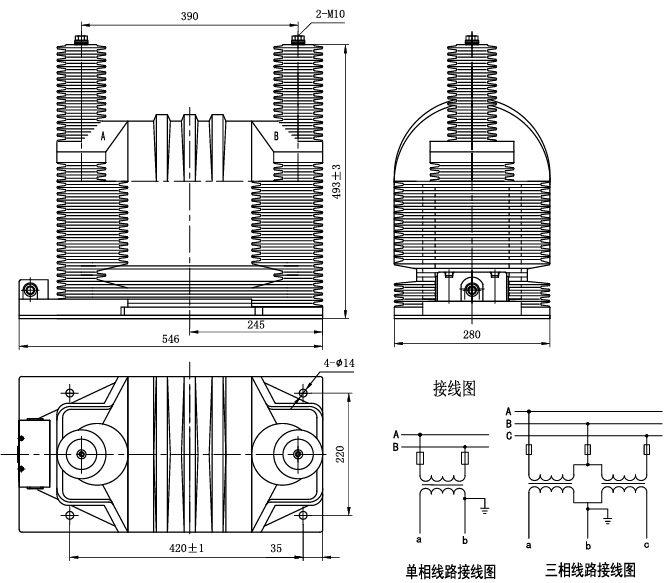

三、外型及安裝尺寸
