一、概述：
本型電壓互感器是環氧樹脂澆注復合絕緣全封閉式產品，適用于額定頻率50Hz、額定電壓10kV及以下的電力系統中供電壓、電能的測量使用。
二、技術參數：
產品符合標準GB1207-2006和IEC60044-2
額定頻率：50Hz
環境溫度：-35℃～+40℃
污穢等級：II級
|
型號
|
額定電壓比（kV）
|
額定頻率
|
準確級或準確級組合
|
額定輸出（VA）
|
熱極限輸出（VA）
|
額定絕緣水平（kV）
|
|
JDZW-6R2
|
6/0.1
|
50,60
|
0.2
|
15
|
300
|
7.2/32/60
|
|
0.5
|
30
|
|
JDZW-10R2
|
10/0.1
|
50,60
|
0.2
|
15
|
400
|
12/42/75
|
|
0.5
|
30
|
|
JDZW-6R2
|
6/0.1/0.1
|
50,60
|
0.2/0.2
|
10/10
|
200
|
7.2/32/60
|
|
0.5/0.5
|
15/15
|
|
JDZW-10R2
|
10/0.1/0.1
|
50,60
|
0.2/0.2
|
10/10
|
200
|
12/42/75
|
|
0.5/0.5
|
15/15
|

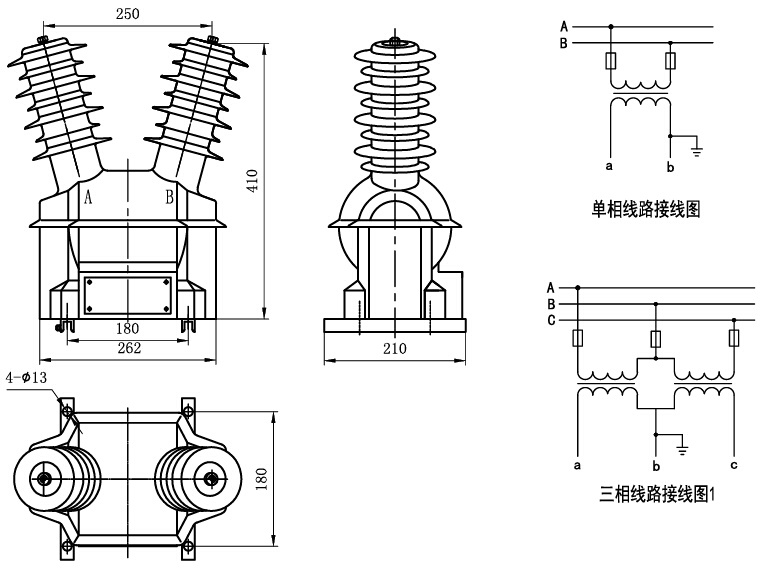

三、外型及安裝尺寸
