一、概述：
本型電壓互感器是環氧樹脂澆注復合絕緣全封閉式產品，適用于額定頻率50Hz、額定電壓10kV及以下的電力系統中供電壓、電能的測量使用。
二、技術參數：
產品符合標準GB1207-2006和IEC60044-2
額定頻率：50Hz
環境溫度：-35℃～+40℃
污穢等級：II級
|
型號
|
額定電壓比（kV）
|
額定頻率
|
準確級或準確級組合
|
額定輸出（VA）
|
熱極限輸出（VA）
|
額定絕緣水平（kV）
|
|
JDZW-6R2
|
6/√3/0.1√3/0.1/3
|
50,60
|
0.2/6P
|
30/100
|
600
|
7.2/32/60
|
|
0.5/6P
|
60/100
|
|
JDZW-10R2
|
10/√3/0.1/√3/0.1/3
|
50,60
|
0.2/6P
|
30/100
|
600
|
12/42/75
|
|
0.5/6P
|
60/100
|

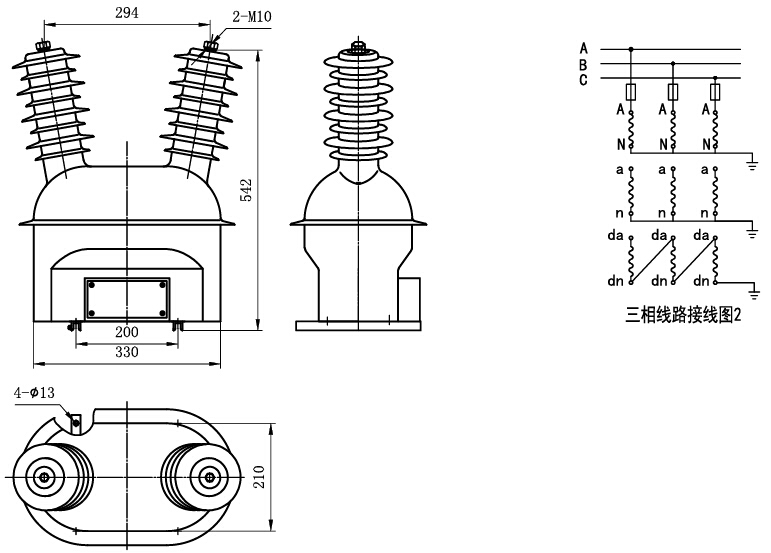

三、外型及安裝尺寸
