一、概述：
JLSZV-6、10W組合互感器，本型產品采用戶外專用樹脂材料真空整體澆注而成，結構緊湊，表面爬弧距離大，耐電弧、防雨、防塵、耐腐蝕、耐紫外線、免維護，安裝方便等特點。電流互感器可根據用戶要求做成多變比結構，方便用戶業擴增容，是電網計量中升級改造的理想產品。
二、技術參數：
產品符合標準GB1208-2006和IEC60044-1；GB1207-2006和IEC60044-2
額定頻率：50Hz
環境溫度：-25℃～+40℃
污穢等級：II級
|
產品型號
|
額定電流比（A）
|
準確級及額定輸出（VA）
|
短時熱電流（KA/S）
|
動穩定電流（KA）
|
|
0.2S
|
0.5S
|
0.2
|
0.5
|
|
JLSZV-6W
JLSZV-10W
|
5-600/5
|
2×10
|
2×10
|
2×10
|
2×15
|
60（倍）
|
150（倍）
|
|
額定電壓比（kV）
|
準確級及額定輸出（VA）
|
熱極限輸出（VA）
|
|
6/0.1
|
0.2
|
0.5
|
1
|
2×400
|
|
10/0.1
|
2×20
|
2×50
|
2×80
|
|
|
|
|
|
|
|
|
|
|
|

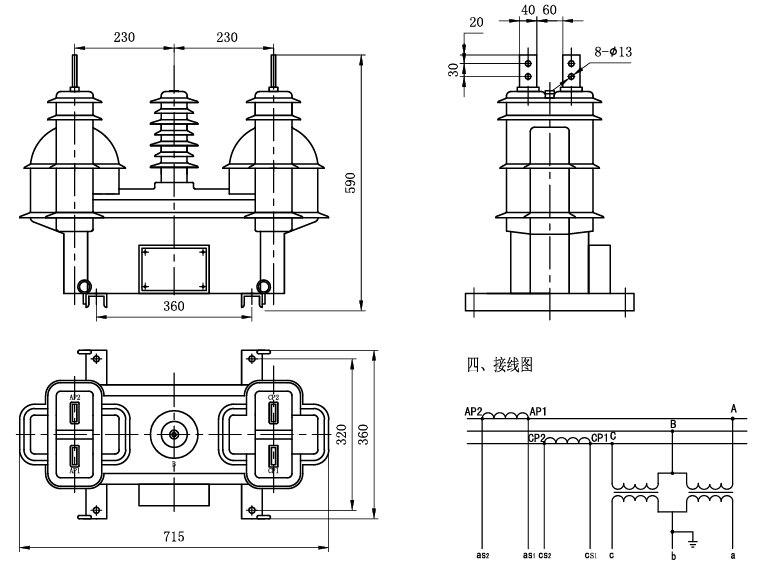

三、外型及安裝尺寸
