適用范圍和用途
MP-EVT-10WL型電子式電壓傳感器適用于額定頻率為50Hz、額定電壓為10kV的電力系統中與戶外柱上真空斷路器配套使用。電子式傳感器與電子式儀表、微機測量保護設備配套使用，實現零序保護、數據傳輸和帶電狀態數字化檢測等功能，二次輸出為標準小信號無需進行二次轉換，可直接通過A/D轉換輸入二次設備，符合智能電網發展的需求。
工作條件
（1）安裝場所：戶外；
（2）環境溫度：-40℃～+70℃；
（3）海拔高度：≤2000m；
（4）風壓風速：≤±700Pa（風速34m/s）；
（5）大氣條件：大氣中無嚴重污穢；
技術參數
（1）設備最高電壓：12kV；
（2）額定一次電壓：10kV；
（3）額定電壓比：(10000/√3)/(6.5/3)V
（4）準確等級：3P
（5）額定負荷：≥1MΩ；
（6）額定頻率：50Hz；
（7）額定絕緣水平：12/42/75 kV；
（8）局部放電水平：(1.2Um)≤10pC；
（9）產品執行標準：GB/T20840.7-2007。
工作原理及主要特點

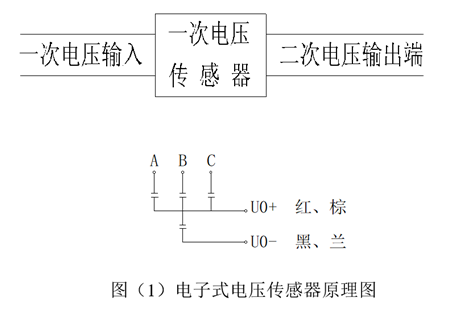

該電子式電壓傳感器的工作原理是一次電壓通過電容分壓，獲得與一次電壓成比例的小電壓信號。
如圖所示：
主要特點：
（1）直接輸出小電壓信號，簡化了系統結構，減少了誤差源，提高了整個系統的穩定性和準確性；
（2）不含鐵心，不會飽和，頻率范圍寬，測量范圍大，線性度好，抗干擾能力強，在系統故障狀態下可使保護裝置可靠動作；
（3）電壓輸出端二次短路時不會產生過電流，也不會產生鐵磁諧振，根除了電力系統中的重大故障隱患，保障了人員和設備的安全；
（4）體積小，重量輕，能耗低，減少了鐵磁污染。
（5）工頻耐壓48Kv/1min，零序電壓傳感器泄露電流≤15mA。
使用安裝方式
（1）將傳感器固定在ZW32柱上開關的隔離側或者PT側，一次端子與一次線路用高壓硅膠導線連接；
（2）電壓傳感器底部有二次輸出端子，通過復合屏蔽電纜與電子式儀表或保護裝置相連，電纜屏蔽層通過傳感器接地嵌件或金屬底座接地，儀表或保護裝置處無需再次接地；
（3）電子式電壓傳感器零序二次輸出線為1.（紅）為高電位U0＋，2.蘭為地U0-。
包裝運輸及儲存維護
（1）產品用紙箱包裝，箱內有防震防潮措施；
（2）開箱后應進行外觀檢查，表面應無碰損、變形和裂紋；
（3）產品的使用壽命周期內，無需專門維護，儲存時應輕拿輕放防霉防潮。
訂貨須知
訂貨時應提供產品的名稱、型號、主要技術參數和數量。
外形圖及安裝尺寸：見圖
注意事項
（1） 此產品嚴禁二次做耐壓試驗
（2） 工頻耐壓試驗和局部放電測量時，試驗電壓應施加在連在一起的所有一次端子與地之間，箱體、機殼（如果有）和所有的低壓端子· 應連在一起接地。
