產品簡介
常規電流互感器絕緣要求高，尺寸大，重量重，價格高；動態范圍小，互感器有飽和現象；易產生鐵磁諧振；設備安裝及檢修不便。隨著數字化變電站以及智能電網的不斷推進，電子式電流互感器的應用越來越廣泛。
ECT電子式電流互感器在我公司多年互感器研發經驗的基礎上，結合現代傳感技術和電子技術研發，采用LPCT低功率線圈原理制成，小信號輸出無需二次轉換，直接接入二次設備，作為傳統電磁式電流互感器的替代產品，可廣泛應用在柱上開關、環網開關柜和柱上開關的三相套管上，用于三相電流和零序電流的計量、測量和保護。
基本原理

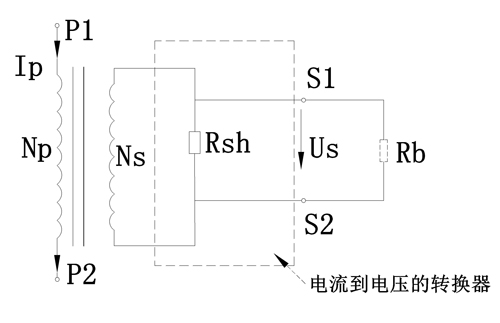

低功率線圈原理如下圖:
產品由小鐵芯和低損耗電子器件組成
產品特點
含輕載小鐵芯：頻響范圍寬、測量范圍寬、線性度好，抗干擾能力強，體積小、重量輕；
環氧樹脂澆注：安全、環保、免維護；
組合式互感器：可同時實現三相電流和零序電流的測量、保護信號采樣，簡化了系統結構，減少誤差源；
模擬電壓信號輸出：可同時滿足計量、測量和保護等二次設備的需求。
性能指標
額定一次電壓：10kV及以下；
額定頻率：50Hz or 60Hz；
額定一次電流：25~3000A；
額定二次模擬電壓輸出：測量：1V
零序電流：20A：0.2V
準確度：測量0.5S級，保護1級、5P10級。
額定負荷：≥20kΩ
使用條件
環境溫度：-40℃- +70℃
日平均溫度：≤40℃
海拔高度：≤3000m
大氣條件：大氣中無嚴重污穢
外形尺寸

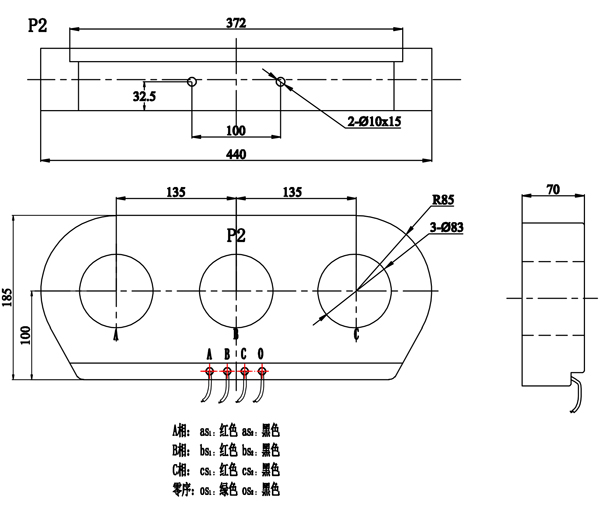

MP-ECT135/83-10
