概述
本產品為三相五柱防諧振電壓互感器，可有效防止鐵磁諧振燒毀互感器，該產品在系統發生100%接地故障時，仍可長時間正常運行，同時保護繞組（da.dn）產生100V電壓使繼電器動作；適用于交流50Hz，額定電壓為10kV電力系統中作電壓測量及繼電保護使用。
執行標準
GB20840.3-2013《互感器 第3部分：電磁式電壓互感器的補充技術要求》
JJG314-2010《測量用電壓互感器檢定規程》
GB311.1-2012《高壓輸變電設備的絕緣配合》
使用條件
環境溫度在-5℃至45℃之間，日平均溫度不超過35℃；
相對濕度：日平均值不超過95%，月平均值不超過90%
海拔不超過1000米（高海拔地區使用時請?zhí)峁┖０胃叨龋?/span>
安裝類型：戶內安裝；
技術參數
額定絕緣水平：12/42/75kV；
功率因數 cosΦ=0.8（滯后）；
技術參數表：
|
型號
|
額定電壓比（kV）
|
準確級
|
額定二次輸出（VA）
|
極限輸出（VA）
|
|
JSZW-10FR
|
10/√3/0.1/√3/0.1/√3/0.1
|
0.2/0.5/3P
|
15/15/50
|
300
|
|
10/√3/0.1/√3/0.22/√3/0.1
|
0.5/3/3P
|
30/300/50
|
500
|

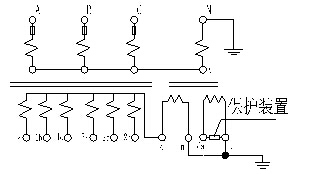

接線原理圖
一次N點直接接地，二次繞組（da,dn）為接繼電器或微機監控使用，本產品不允許重復接入一次消諧裝置及二次微機消諧裝置，否則會燒毀PT。
一、二次除標注接地點外嚴禁其它點接地，否則會燒毀PT。

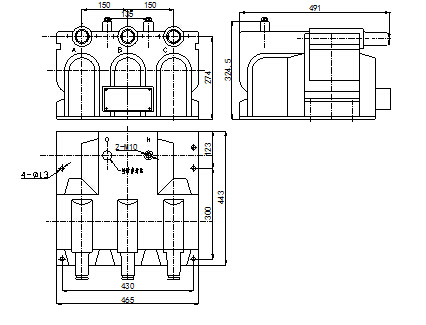

安裝尺寸圖
