一、產品概述
ZW32-12F型戶外交流高壓真空分界斷路器（以下簡稱分界斷路器）是我公司開發的一款新型產品，分界斷路器是真空斷路器、分段器于一體的多功能智能化裝置。主要配置由真空分界斷路器本體、鐘罩型控制器、外置電壓互感器（注：配網自動化環網線路中可選雙側PT）三大部分組成，產品廣泛用于10kV城市、農村配電網架空環網線路中作分段開關、聯絡開關，可實行環網線路負荷調配的自動化開關裝置。在大用戶供電的分支線路中可作為分分界開關（俗稱看門狗），饋線架空配電網絡作分界斷路器分段器之用，真空分界斷路器可選配遠程管理模式，保護控制功能及通訊功能。能可靠判斷、檢測界內零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。
本安裝說明書規定了分界斷路器的引用標準、試驗環境、型號和額定參數、結構特點、工作原理、訂貨須知、以及操作、安裝、使用、維護的方法等內容。
二、分界斷路器的主要功能：
自動切除單相接地故障，當用戶支線發生單相接地故障時，分界斷路器自動分閘。變電站及饋線上的其他分支用戶感受不到故障的發生。自動隔離隔離相間短路故障，當用戶支線發生相間斷路故障時，分界斷路器先于變電站出線保護開關跳閘，自動隔離故障線路，不會波及饋線上的其他分支用戶停電?？焖俣ㄎ还收宵c(diǎn)，當用戶支線故障造成分界斷路器保護動作后，僅責任用戶停電，由其主動報送故障信息。電力公司可迅速派員到現場排查；分界斷路器如配有通訊模塊，則將信息報送到電力管理中心。監控用戶負荷，當分界斷路器可配有線或無線通訊附件，將監測數據傳送到電力管理中心，實現對用戶負荷的遠方數據監控。遠方操作功能，用戶可以通過手機短信或者計算機后臺方式操作真空分界斷路器合分閘。（建議選用手機短信操作。）

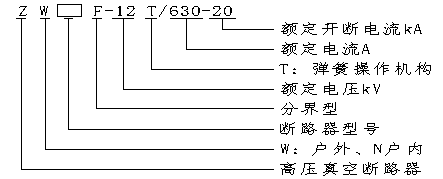

三、型號及含義
四、使用環境
1、海拔高度：≦2000米
2、環境溫度：戶外-30℃～+55℃
3、相對濕度：95℅（25℃）
4、抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g。
5、地震烈度：7度
6、最大日溫差：25℃
7、日照強度（風速0.5m/s時）：0.1W/cm2
8、最大風速：34m/S
9、最大覆冰厚度：10mm
10、安裝地點：戶外、10kV架空線路用戶責任分界點處
11、接地方式：中性點不接地、經消弧線圈及低電阻接地。
五、技術參數
5.1 ZW32-12真空斷路器技術參數見表3。
|
序號
|
名 稱
|
單 位
|
數 據
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
1min工頻耐壓、濕耐壓
|
42(斷口49)、34
|
|
3
|
雷電沖擊耐壓（峰值）
|
75（斷口85）
|
|
4
|
額定電流
|
A
|
630/1250
|
|
5
|
額定短路開斷電流
|
kA
|
20/25
|
|
6
|
額定短路關合電流（峰值）
|
50/63
|
|
7
|
4s額定短時耐受電流
|
20/25
|
|
8
|
額定峰值耐受電流
|
50/63
|
|
9
|
額定操作順序
|
|
分-0.3s-合分-180s-合分
|
|
10
|
額定短路開斷電流開斷次數
|
次
|
30
|
|
11
|
機械壽命
|
10000
|
|
12
|
合閘時間
|
ms
|
25～60
|
|
13
|
分閘時間
|
20～55
|
|
14
|
操作方式
|
|
手動/電動一體（操作電源AC/DC220V）
|
|
|
15
|
二次回路1min工頻耐壓
|
V
|
3000
|
|
|
16
|
儲能電機額定功率
|
W
|
40
|
|
|
17
|
電機儲能時間
|
S
|
≤8
|
|
|
18
|
外形尺寸（寬×深×高）
|
mm
|
700×222×642
|
|
|
19
|
安裝尺寸
|
mm
|
760×130
|
|
|
20
|
隔離刀閘
|
非標配，需客戶單獨選訂
|
|
5.2 ZW32-12真空斷路器主要機械特性見表4。
表4
|
序號
|
名 稱
|
單 位
|
數 據
|
|
1
|
觸頭開距
|
mm
|
9±1
|
|
2
|
觸頭超行程
|
3±0.5
|
|
3
|
平均分閘速度
|
m/s
|
1.2±0.2
|
|
4
|
平均合閘速度
|
0.6±0.2
|
|
5
|
觸頭合閘彈跳時間
|
ms
|
≤2
|
|
6
|
三相分、合閘不同期
|
≤2
|
|
7
|
合閘時間
|
20～60
|
|
8
|
分閘 時間
|
20～55
|
|
9
|
相間中心距
|
mm
|
340±1.5
|
|
10
|
每相導電回路電阻
|
μΩ
|
≤80
|
|
11
|
合閘時觸頭壓力
|
N
|
2000±100
|
六、外形及安裝尺寸
6.1 分界斷路器外形及安裝尺寸
6.2 ZW32-12F型分界斷路器單桿座式安裝示意圖
圖中 1：分界斷路器本體 2；高壓互感器 3：MGK16看門狗控制
4：控制電纜、電源電纜 5：電線桿
七、訂貨須知
7.1訂貨時應說明產品型號，例如分界斷路器的額定電流、額定短路開斷電流、數量、產品配置（如電流互感器變比、精度、容量、數量、出廠變比）等。
7.2 用戶須提出安裝方式，選擇相應的安裝架和緊固件。
7.3用戶可根據使用要求選擇相應的功能配置，如GPRS控制器，分界斷路器本體是否配帶隔離開關和備品備件。
