一二次融合用互感器防開路模塊

（FKL-L7A）

產品介紹：

防開路模塊電路采用高可靠性電子元器件，它除了具有軟開關性質，還兼?zhèn)浔Ｗo動作快速的特性。當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓遠遠高于正常運行電壓（數值取決于CT 本身參數和運行工況），此時并接的電子元器件瞬間進入導通狀態，可長時間經受8A的電流，短時耐受電流最高可達20A，從而徹底避免了互感器二次過電壓對表計的危害。當線路恢復正常后，防開路模塊內部電子開關自行斷開，不影響其他設備正常工作。

該模塊在原有單相基礎上，將兩組相序模塊和一個零序模塊整合為一體化，方便使用和固定。安裝時只需將互感器端子跟防開路模塊對應端子并聯即可。

技術參數：

正常漏電流IL20V：≤1mA

  輸入電阻：＞50MΩ

  保護導通電壓： 相序：38V

                           零序：28V

  保護(啟動)后電壓：＜2V

  保護導通時間：T s≤10ms

  保護耐受電流：8A

 瞬時耐受電流上限：20A

  復位方式：自動復位

產品質保

   本產品自交付之日起，提供一年質量保證。在保質期內，由于產品本身品質問題導致的產品損壞，本公司予以免費維修，必要時進行更換。因使用不當或非質量原因引起的損壞或超過質保期，本公司予以終身維護和維修，其費用由客戶承擔。

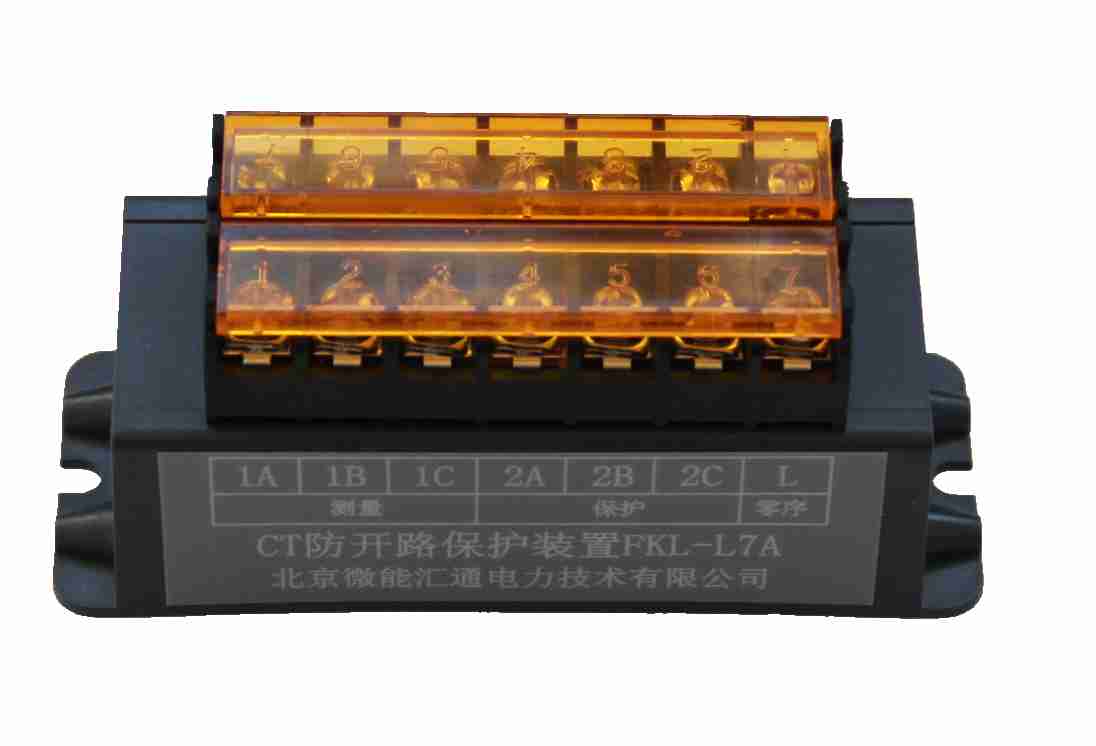

產品實物及尺寸圖（單位mm）：

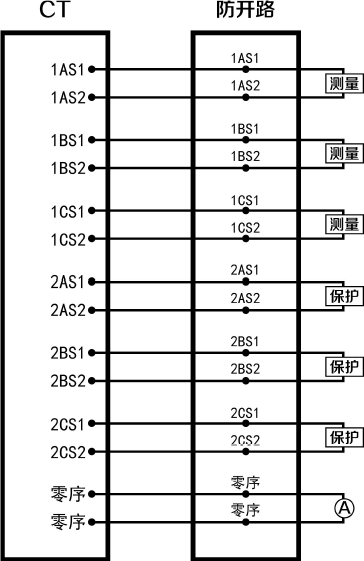

接線圖：
