LDK系列卡式電流互感器（開啟式電流互感器）適用于10kV交流電力系統的電氣設備的電流測量、信號采樣和微機保護。該電流互感器具有體積小、重量輕、可開啟、便于安裝等特點，廣泛用于緊湊型全絕緣環網開關柜中，并且非常適合與RTU,FTU等遠程終端設備組成采樣單元為整個系統提供數據支持。安裝時直接卡在連接好的進出線電纜上，簡便快捷。已在SafeRing/Plus、Uniswitch、RM6/SM6、SVS、GA/GE、FB、SS等緊湊型全絕緣環網開關柜中廣泛應用，亦用于組合式變電站和電纜分接箱中。
該型電流互感器選用了磁導率較高的優質進口硅鋼片作為導磁材料，具有鐵芯可分割、磁路損耗小的特點，其半圓環型鐵芯和二次繞組采用優質環氧樹脂真空澆注在可阻燃的塑料合金殼體內，防潮濕，性能穩定，無需維護。安裝時將兩個半圓環卡在分相電纜上，用抱箍抱緊，與電纜于一體，和諧美觀，35mm2-400mm2的10kV電纜均能適用，其抱箍采用優質不銹鋼材料，堅固可靠,無渦流。
依據電流變比、準確級和額定負載的不同，該系列電流互感器分為以下幾種類型，具體參數詳見各型號對應的參數表?？砂从脩舻囊蠖ㄖ撇煌?guī)格和參數的電流互感器。
LDK系列卡式電流互感器（開啟式電流互感器）系列概要
|
型號
|
電流比1V/5V
|
額定負載范圍
|
規格尺寸
|
|
LDK1-10
|
300～800A
|
≤10VA
|
φ105×φ50×35
|
|
LDK2-10
|
40～1200A
|
≤30VA
|
φ110×φ50×52
|
|
LDK3-10
|
30～1200A
|
≤60VA
|
φ110×φ50×100
|
|
LDK4-35
|
50～600A
|
≤15VA
|
φ135×φ70×80
|
|
LDK5-35
|
50～1000A
|
≤10VA
|
φ150×φ100×75
|
|
LDK6-10
|
30～1200A
|
≤60VA
|
φ110×φ50×75
|
|
LDK7-10
|
300～600A
|
≤10VA
|
φ115×φ70×40
|
|
LDKS1-10
|
300～600A
|
≤10VA
|
φ70×φ30×40
|
|
LDKS2-10
|
300～600A
|
≤10VA
|
φ特定×φ40×55
|
|
LTK1-10
|
200～800A
|
≤5VA
|
φ130×80φ×45
|
|
LTK2-10
|
200～600A
|
≤5VA
|
φ140×φ96×30
|

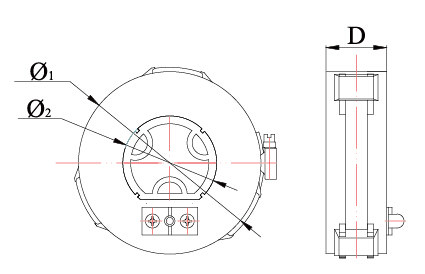

尺寸圖：
額定電流比、準確級及其額定負載如下表所示：
|
型號
|
LDK3-10
|
|
電流比
I1 / I2
|
準確級及額定負載（VA）
|
|
0.2
|
0.5
|
1
|
10P10
|
10P5
|
雙繞組
|
|
0.5
|
10P10
|
|
30/1
|
|
1
|
1.25
|
|
1
|
|
|
|
40/1
|
|
1
|
1
|
|
1
|
|
|
|
50/1
|
|
1.5
|
1.5
|
1
|
2
|
1
|
1
|
|
75/1
|
|
2.5
|
2.5
|
1.25
|
2.5
|
1.25
|
1.25
|
|
100/1
|
|
2.5
|
2.5
|
2.5
|
5
|
1.25
|
1.25
|
|
150/1
|
|
3.75
|
5
|
2.5
|
5
|
2.5
|
1.25
|
|
200/1
|
|
5
|
7.5
|
5
|
10
|
2.5
|
2.5
|
|
300/1
|
2.5
|
10
|
10
|
7.5
|
15
|
3.75
|
3.75
|
|
400/1
|
5
|
20
|
20
|
10
|
20
|
5
|
5
|
|
500/1
|
7.5
|
30
|
25
|
10
|
20
|
7.5
|
7.5
|
|
600/1
|
15
|
40
|
30
|
15
|
30
|
10
|
10
|
|
30/5
|
|
1.5
|
|
|
1.5
|
|
|
|
40/5
|
|
1.5
|
1.5
|
|
1.5
|
|
|
|
50/5
|
|
2.5
|
2.5
|
|
2.5
|
1
|
1
|
|
75/5
|
|
2.5
|
2.5
|
2
|
3.75
|
2.5
|
1.5
|
|
100/5
|
|
2.5
|
2.5
|
3.75
|
7.5
|
2.5
|
2.5
|
|
150/5
|
|
3.75
|
5
|
3.75
|
7.5
|
2.5
|
2.5
|
|
200/5
|
|
7.5
|
7.5
|
5
|
10
|
5
|
3.75
|
|
300/5
|
|
10
|
7.5
|
7.5
|
15
|
5
|
5
|
|
400/5
|
5
|
15
|
10
|
10
|
20
|
5
|
5
|
|
500/5
|
10
|
20
|
15
|
10
|
20
|
7.5
|
7.5
|
|
600/5
|
15
|
30
|
30
|
15
|
30
|
10
|
10
|
|
800/5
|
20
|
40
|
30
|
20
|
40
|
10
|
10
|
|
1000/5
|
20
|
50
|
30
|
20
|
40
|
15
|
15
|
|
1200/5
|
20
|
60
|
30
|
20
|
40
|
15
|
15
|
技術參數 使用條件
額定頻率：50Hz or 60Hz；， 環境溫度：－350C-+550C
額定二次電流：5A or 1A； 日平均溫度：≤400C。
工頻耐壓3kV , 1min； 海拔高度：≤3000m
額定擴大電流：120%In； 大氣條件：大氣中無嚴重污穢
執行標準： GB1208-2006《電流互感器》；WNCB001-2008(企業標準)。

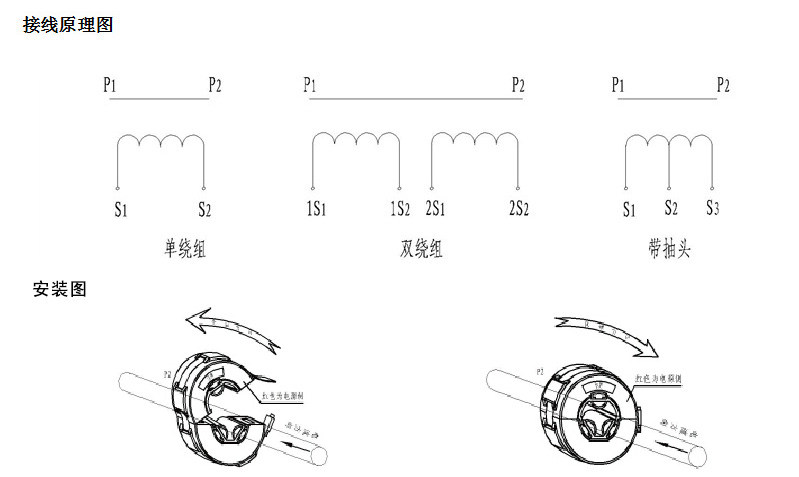

P2表示一次極性端，S1、S2表示二次極性端；P2和S2為同名端（減極性）。
LDK開啟式互感器（卡式電流互感器）系列產品規格表:
|
型號
|
Φ1（mm）
|
Φ2（mm）
|
D（mm）
|
|
LDK1-10
|
105
|
50
|
35
|
|
LDK2-10
|
110
|
50
|
52
|
|
LDK3-10
|
110
|
50
|
100
|
|
LDK4-35
|
135
|
70
|
80
|
|
LDK5-35
|
150
|
100
|
75
|
|
LDK6-10
|
110
|
48
|
75
|
|
LDK7-10
|
115
|
70
|
40
|
|
LDKS1-10
|
70
|
30
|
40
|
|
LDKS2-10
|
特定
|
40
|
55
|
|
LTK1-10
|
130
|
80
|
45
|
|
LTK2-10
|
140
|
96
|
30
|
