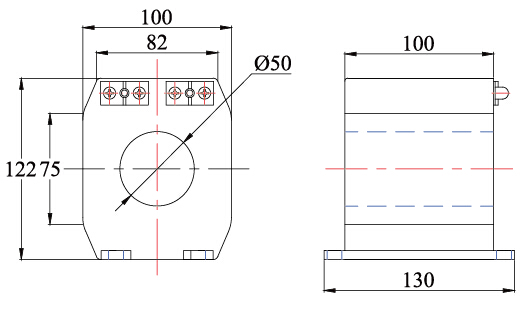

尺寸圖：
技術參數
產品符合標準GB1208-2006和IEC60044-1:2003及客戶特殊要求
額定電壓 0.5kV(可用于10kV-24kV高壓電纜系統)
額定頻率 50Hz或60Hz
環境溫度 -5℃~+40℃
可按用戶的要求定制不同規格和參數的電流互感器
|
型號
|
WIC1-W2
|
WIC1-W3
|
WIC1-W4
|
WIC1-W5
|
WIC1-W6
|
|
額定一次電流（A）
|
14.4-57.6
|
28.8-115.2
|
57.6-230.4
|
115.2-460.8
|
230.4-921.6
|
|
額定二次電流（A）
|
0.075-0.3（S1，S2繞組），0.288-1.152（C，D繞組）
|
|
準確級組合
|
10P80
|
5P80
|
|
負荷（VA）
|
0.1
|
