LX系列零序電流互感器適用于交流電力系統中，配電線路以及交流發電機、電動機等電器設備的零序過電流保護和小電流接地選線裝置，穿電纜的孔徑范圍φ100mm～φ240mm。
該系列零序電流互感器選用進口優質硅鋼片經特殊工藝加工制作成環形鐵芯，具有較高的準確度和準確限制系數，鐵芯和二次繞組采用優質環氧樹脂真空澆注在可阻燃的塑料殼體內，防潮濕，性能穩定，無需維護，其體積小、重量輕，占用空間小。
LXK系列開啟式零序電流互感器由兩個半圓環型組成，可安裝在連接好的電纜上，簡便快捷，和諧美觀。LXC系列穿心式零序電流互感器預先固定在環網開關柜等電器設備的電纜穿孔上，安裝時將電纜穿過該互感器后制作電纜頭。LXZ系列三相式零序電流互感器用于三相或多根電纜回路的零序電流的測量和保護。
LXK系列零序式電流互感器系列概要
|
型號
|
電流比1V/5V
|
額定負載范圍
|
規格尺寸
|
|
LXK(C)- Φ100
|
50～800A
|
≤15VA
|
φ165×φ100×65
|
|
LXK(C)- Φ120
|
50～800A
|
≤15VA
|
φ185×φ120×75
|
|
LXK(C)- Φ160
|
50～800A
|
≤15VA
|
φ定制×φ定制×72
|
|
LXZ135-85
|
20～150A
|
≤2.5VA
|
φ定制×φ定制×60
|
|
LXZ280-20
|
20～150A
|
≤2.5VA
|
φ定制×φ定制×定制
|
可按用戶的要求定制不同規格和參數的電流互感器

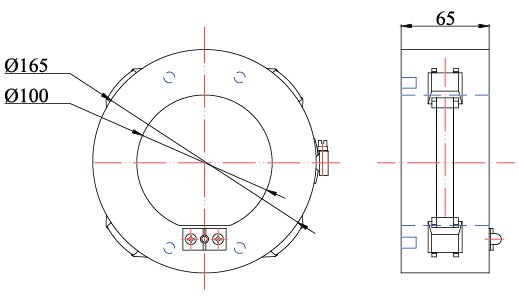

尺寸圖：
額定電流比、準確級及其額定負載如下表所示：
|
型號
|
LXK(C)- Φ100
|
|
額定電流比
|
準確級及額定負載（VA）
|
|
0.5
|
1
|
3
|
10P15
|
10P10
|
|
50/1
|
1
|
2.5
|
5
|
2.5
|
5
|
|
75/1
|
1.5
|
3
|
6
|
2.5
|
5
|
|
100/1
|
2
|
4
|
7.5
|
3.75
|
7.5
|
|
150/1
|
2.5
|
5
|
7.5
|
3.75
|
7.5
|
|
200/1
|
3
|
6
|
10
|
5
|
10
|
|
250/1
|
3.5
|
7
|
12
|
5
|
10
|
|
300/1
|
4
|
8
|
15
|
5
|
10
|
|
50/5
|
|
2.5
|
5
|
|
2.5
|
|
75/5
|
2.5
|
3.75
|
5
|
2.5
|
5
|
|
100/5
|
2.5
|
5
|
7.5
|
2.5
|
5
|
|
150/5
|
3.75
|
5
|
7.5
|
3.75
|
7.5
|
|
200/5
|
5
|
5
|
10
|
3.75
|
7.5
|
|
250/5
|
5
|
5
|
10
|
5
|
10
|
|
300/5
|
7.5
|
10
|
15
|
5
|
10
|
|
400/5
|
7.5
|
10
|
15
|
5
|
10
|
|
500/5
|
7.5
|
10
|
15
|
5
|
10
|
|
600/5
|
7.5
|
10
|
15
|
5
|
10
|
|
800/5
|
7.5
|
10
|
15
|
5
|
10
|
技術參數 適用條件
額定頻率：50Hz or 60Hz; 環境溫度e：-35
C。-+55 C。，
工頻耐壓3kV , 1min; 日平均溫度：≤40 C。
P2表示一次極性端，S1、S2表示二次極性端; 海拔高度：≤3000m
P2和S2為同名端(減極性)。 大氣條件：大氣中無嚴重污穢
額定二次電流：5A或1A
抗電磁干擾：外加電流100A，干擾電流<5mA

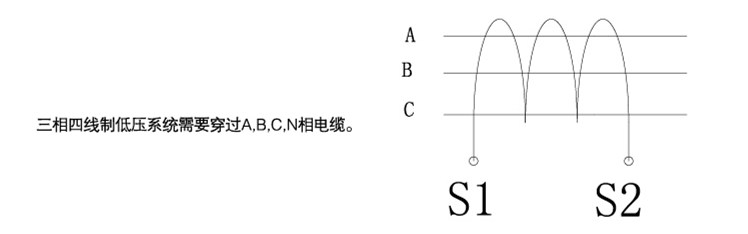

接線原理圖
LXZ零序式互感器系列產品規格表:
|
型號
|
Φ1（mm）
|
Φ2（mm）
|
D（mm）
|
|
LXK(C)- Φ100
|
165
|
100
|
65
|
|
LXK(C)- Φ120
|
185
|
120
|
75
|
|
LXK(C)- Φ160
|
定制
|
定制
|
72
|
|
LXZ135-85
|
定制
|
定制
|
60
|
|
LXZ280-20
|
定制
|
定制
|
定制
|
