LSZ型三相一體式電流互感器適合安裝在環網開關柜和主柱上開關的三相套管上，用于三相電流和零序電流的測量和保護，也可用于多根電纜回路的零序電流的測量和保護。
該系列零序電流互感器的鐵芯和二次繞組采用優質環氧樹脂真空澆注在可阻燃的塑料殼體內，防潮濕，性能穩定，無需維護。
LSZ三相一體組合式互感器系列產品規格表:
|
型號
|
M
（mm）
|
φ
（mm）
|
D
（mm）
|
H
（mm）
|
h
（mm）
|
L
（mm）
|
|
LSZ107-75
|
107
|
75
|
65
|
128
|
64
|
322
|
|
LSZ107-83
|
107
|
83
|
60
|
150
|
73.5
|
340
|
|
LSZ110-83
|
110
|
83
|
50
|
160
|
87.5
|
365
|
|
LSZ110-80
|
110
|
80
|
65
|
150
|
75
|
342
|
|
LSZ125-82
|
125
|
82
|
50
|
175
|
100
|
400
|
|
LSZ130-83
|
130
|
83
|
55
|
146.5
|
83.5
|
387
|
|
LSZ135-83（I）
|
135
|
83
|
57
|
184
|
100
|
440
|
|
LSZ135-83（II）
|
135
|
83
|
75
|
184
|
110
|
440
|
|
LSZ135-110
|
135
|
110
|
85
|
180
|
100
|
430
|
|
LSZ150-65
|
150
|
65
|
85
|
157
|
73.5
|
457
|

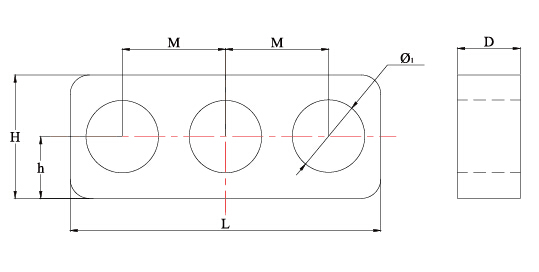

尺寸圖：
可按用戶的要求定制不同規格和參數的電流互感器
額定電流比、準確級及其額定負載如下表所示：
|
型號
|
LSZ系列AC兩相
|
|
用途
|
測量電流互感器
|
保護電流互感器
|
雙繞組電流互感器
|
|
電流比
I1/I2
|
準確級及額定負載（VA）
|
雙繞組準確級及額定負載（VA）
|
|
0.5
|
1
|
3
|
10P15
|
10P10
|
10P5
|
0.5
|
1
|
10P10
|
10P5
|
|
100
|
2.5
|
|
|
|
1.5
|
3.75
|
|
|
|
|
|
150
|
3.75
|
|
|
|
2.5
|
5
|
|
|
|
|
|
200
|
5
|
|
|
|
2.5
|
7.5
|
2.5
|
|
|
2.5
|
|
300
|
7.5
|
|
|
|
3.75
|
10
|
2.5
|
|
2.5
|
5
|
|
400
|
10
|
|
|
2.5
|
5
|
15
|
2.5
|
|
2.5
|
7.5
|
|
500
|
10
|
|
|
2.5
|
5
|
15
|
2.5
|
|
3.75
|
10
|
|
600
|
10
|
|
|
2.5
|
7.5
|
20
|
5
|
|
3.75
|
10
|
|
800
|
10
|
|
|
2.5
|
7.5
|
20
|
5
|
|
5
|
15
|
|
型號
|
LSZ系列三相
|
|
用途
|
測量電流互感器
|
保護電流互感器
|
雙繞組電流互感器
|
|
電流比
I1/I2
|
準確級及額定負載（VA）
|
雙繞組準確級及額定負載（VA）
|
|
0.5
|
1
|
3
|
10P15
|
10P10
|
10P5
|
0.5
|
1
|
10P10
|
10P5
|
|
100
|
2.5
|
5
|
7.5
|
|
1.5
|
2.5
|
|
2.5
|
|
2.5
|
|
150
|
2.5
|
5
|
7.5
|
|
2.5
|
3.75
|
|
3.75
|
|
2.5
|
|
200
|
3.75
|
5
|
10
|
|
2.5
|
5
|
2.5
|
|
|
|
|
300
|
5
|
7.5
|
|
|
3.75
|
7.5
|
2.5
|
|
|
|
|
400
|
10
|
|
|
2.5
|
5
|
10
|
2.5
|
|
2.5
|
5
|
|
500
|
10
|
|
|
2.5
|
5
|
10
|
3.75
|
|
2.5
|
5
|
|
600
|
10
|
|
|
5
|
10
|
15
|
5
|
|
5
|
10
|
|
800
|
15
|
|
|
5
|
10
|
15
|
5
|
|
5
|
10
|
|
型號
|
LSZ系列零序
|
|
用途
|
零序電流互感器
|
|
額定電流比
I1/I2
|
準確級及額定負載（VA）
|
|
3
|
10P
|
|
20/1
|
0.5
|
0.5
|
|
30/1
|
0.5
|
0.5
|
|
50/1
|
0.5
|
0.5
|
|
100/1
|
1
|
1
|
|
50/5
|
1.5
|
1.5
|
|
75/5
|
2.5
|
2.5
|
|
100/5
|
2.5
|
2.5
|
|
150/5
|
2.5
|
2.5
|
技術參數： 使用條件：
額定頻率：50Hz or 60Hz；， 環境溫度：-35℃—+55℃
額定二次電流：5A or 1A； 日平均溫度：≤40℃。
工頻耐壓3kV , 1min； 海拔高度：≤3000m
額定擴大電流：120%In； 大氣條件：大氣中無嚴重污穢
執行標準： GB1208-2006；WNCB001-2008(企業標準)。

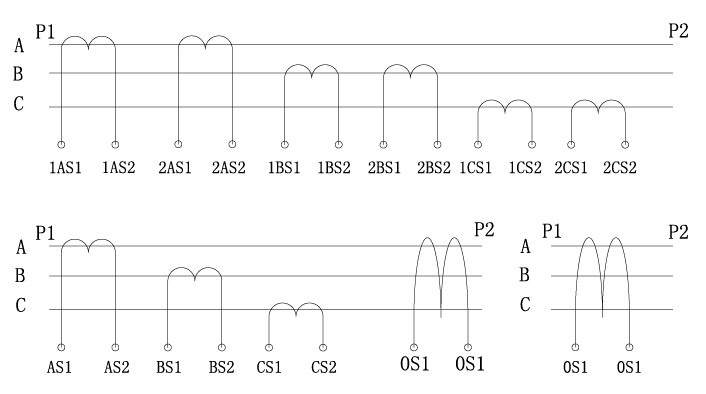

P2表示一次極性端，S1、S2表示二次極性端；P2和S2為同名端（減極性）。
接線原理圖
