CT系列取電模塊是我公司專門針對電力系統開發的一款高可靠性，安裝便捷的互感器感應式電源。該系列產品的輸出電壓可以根據客戶的需求，在0-50V內任意選取（出廠后不可調整）。額定輸出功率最高可達40W，支持多種互感器配套使用。
CT型取電模塊特點：該產品匹配穿心或開口互感器，具有自動調整功率，恒壓輸出的特點；具有瞬時大電流保護功能，保護用電設備安全運行；該產品采用AC/DC隔離轉換技術。
一：適用范圍
該系列產品適用于任意電壓等級的電纜線路，可以從導線負荷電流感應取電，為智能電子裝置、繼電保護裝置、通訊設備等提供工作電源，為電動操控機構提供操作電源，并對后備電池或儲能電容進行充電。用于戶內高壓線路上時，要求與受電設備一起等電位安裝，才可使用。
二：使用條件
1、開口取電CT裝置對地絕緣耐壓為3k V，僅適用于戶內絕緣電纜，或者用于等電位應用場合。
2、工作溫度，-25°~+75°。
3、海拔不超過2000m。
4、大氣中無嚴重影響互感器絕緣的污穢及侵蝕性爆炸性介質。
三：功能特點
1、兼容單CT和雙CT取電，選擇范圍大。
2、兼容開啟（分裂）式、穿心式電流互感器，安裝使用方便。
3、CT帶開路和大電流沖擊保護，同時保持穩壓輸出。
4、絕緣外殼，環氧灌封，防爆阻燃，使用安全。
5、從小負荷電流開始取電，并保持二級恒壓輸出。
6、取代高壓PT，經濟實用。

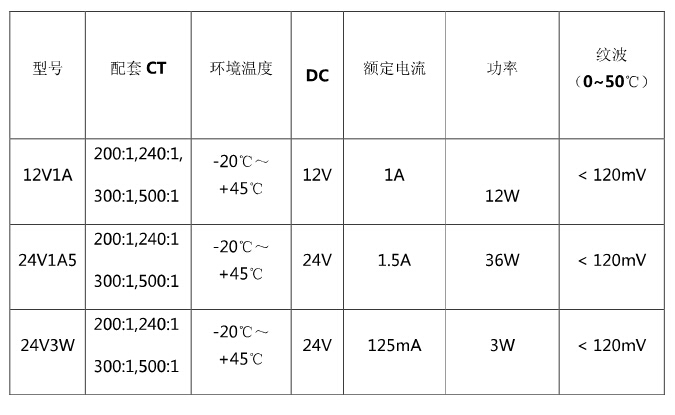

四：技術參數
|
AC輸入
|
輸入電壓范圍
|
40Vac～200Vac
|
|
頻率范圍
|
47Hz～63Hz
|
|
保護功能
|
過流保護
|
105%～300%額定輸出電流；蕩機；可自恢復
|
|
短路保護
|
可長期短路，消除短路后可自動恢復
|
|
工作環境
|
工作溫度及濕度
|
-25℃～+75℃
|
|
安全及電磁交融標準（注）
|
安全標準
|
UL60950-1;EN60950-1
|
|
絕緣強度
|
輸入-輸出：3.0KVa/≤10mA.
|
|
輸入-地：1.5KVa/≤10mA.
|
|
輸出-地：0.5KVDC/≤10mA.
|
|
絕緣阻抗
|
≥100M ohms
|
|
泄漏電流
|
輸入-輸出：〈0.25mA.
輸入-地：〈0.75mA.
|
|
電磁干擾
|
符合 EN55022(CISPR22)
ClassB
|
|
諧波電流
|
符合 EN61000-3-2
|
|
電磁抗干擾性
|
符合：EN61000-4-2,4,5,11;ENV50204A級重工業標準
|
|
注釋
|
1、25℃環境溫度選進行量測
|
|
2、紋波噪音測試方法：使用一條12#雙絞線，同時終端要并聯0.1uF和10uF的電容，在示波器20MHz帶寬下進行測量
|
|
3、電源將會作為一個部件裝在最終設備上，最終的設備仍需滿足EMC條件
|
五：產品尺寸及接線方法

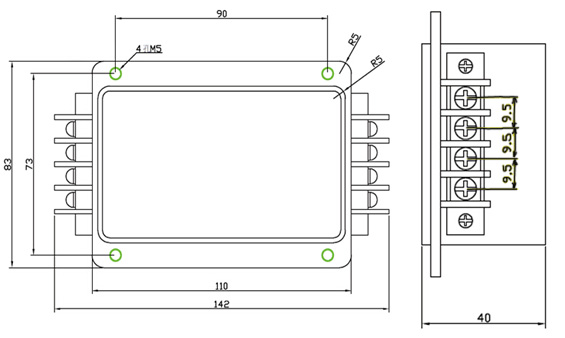

產品尺寸：長×寬×高：142*83*40mm

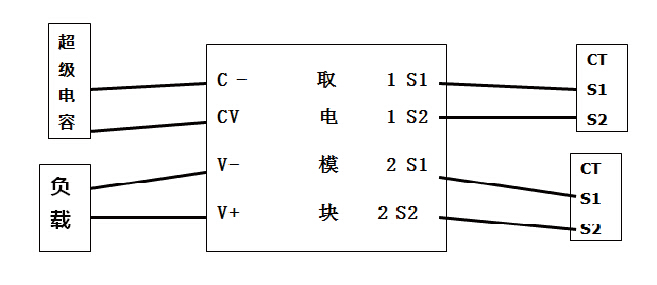

取電模塊接線方法
1、CT的接線段子S1、S2應分別與CT取電模塊的S1、S2連線可靠連接（S1/S2不分順序）。
2、開口CT的地線應可靠連接到電力設備的地線端子上。
六：注意事項
使用時，CT二次線圈嚴禁開路，應先與CT取電模塊接好線，并將接地線接地，然后帶電安裝開口CT。
注意接地線（黃色地線）應接觸良好，以防產生高壓漏電危及人身安全。
CT安裝到電纜上以后，CT開口處應對齊，并用螺絲擰緊。
