適用范圍和用途
WT-EVT-10-05 型電子式電壓傳感器是一種新型高壓零序保護用傳感器。主要應用場合為環網柜電纜后堵頭。本電壓傳感器小信號電壓輸出無需進行二次PT 轉換，可直接通過 A/D 轉化輸入二次設備。主要用途是給測量和繼電裝置及電力自動化系統提供電網的電壓信號，符合國網配電一二次成套設備融合技術規范、符合電網電氣設備的控制和保護及狀態檢修、電能計量、電能質量檢測等電力工業各個領域“數字化、智能化、網絡化”發展的需求。
工作條件
安裝場所：戶內；
環境溫度：-40℃～+55℃；
拔高度：≤2000m；
使用壽命：≥10 年
技術參數
設備最高電壓：12kV；
額定一次電壓：10kV；
額定電壓比：10000/√3/6.5/3
準確等級：3P
負載阻抗：≥5MΩ ；
額定頻率：50Hz；
額定絕緣水平：12/42/75 kV；
局部放電水平：(1.2Um/√3)≤20pC；
產品執行標準：GB/T20840.7-2007；T/ZDG018-2018。
工作原理及主要特點
采用電容分壓原理研制而成，具有采樣精度高、高線性度、頻帶寬、體積小、重量輕、成本低，可靠性高、應用范 圍廣等特點，廣泛應用于配電網一二次融合及自動化管理過程中 10kV 交流電壓信號的監測與采集。
圖（1）電子式電壓傳感器原理圖
圖（2）零序電壓傳感器原理圖
主要特點
（1）直接輸出小電壓信號，簡化了系統結構，減少了誤差源，提高了整個系統的穩定性和準確性；
（2）不含鐵芯，不會飽和，頻率范圍寬，測量范圍大，線性度好，抗干擾能力強，
在系統故障狀態下可使保護裝置可靠動作；
（3）電壓輸出端二次短路時不會產生過電流，也不會產生鐵磁諧振，根除了電力系統中的重大故障隱患，保障了人員和設備的安全；
（4） 體積小，重量輕，能耗低，減少了鐵磁污染。
使用安裝方式
（1）將電壓傳感器固定在電纜后插頭上；
（2）使用時將電壓傳感器 A.B.C 三相傳感器二次引出線的正端并聯在一起作為作為信號輸出正端，將負引出端并聯在一起作為信號輸出負端并接大地。引出端與二次轉換單元的航插匹配連接。二芯屏蔽引出線長
550mm。
（3）二次轉換單元合成三相零序電壓，零序電壓出線采用
2 芯屏蔽線由轉換單元的航插出線。電纜屏蔽線通過轉換單元?dú)そ拥?，儀表或保護裝置處無需再次接地；
（4）電壓傳感器零序二次輸出線為 1（紅）、2（黑）；1 為高電位 U0＋，2 為地U0－，屏蔽線符號 ，零序二次出線長度可以定制，標配 800mm。
包裝運輸及儲存維護
（1）產品用紙箱包裝，箱內有防震防潮措施；
（2） 開箱后應進行外觀檢查，表面應無碰損、變形和裂紋；
（3）產品的使用壽命周期內，無需專門維護，儲存時應輕拿輕放防霉防潮。
訂貨須知
訂貨時應提供產品的名稱、型號、主要技術參數和數量。
外形圖及安裝尺寸：

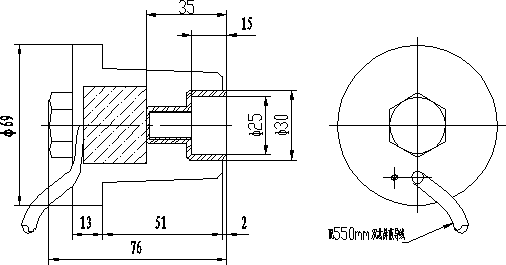

堵頭安裝裝尺寸圖

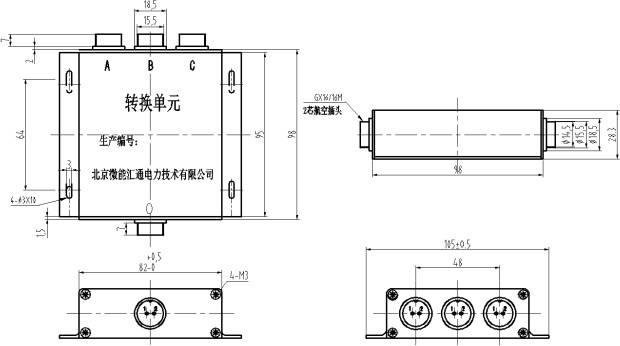

轉換單元安裝尺寸圖
