EKL4型短路及接地故障指示器主要用于電力系統各種 環網柜、高壓開關柜及電纜分支箱中。能準確可靠的檢測 電網發生故障的區段和故障類型，是提高配電網運行水平 和事故處理效率的最佳產品之一。其設計采用電磁感應、光電轉化，信號光纖傳輸及單片機控制等技術，使故障報警具有高準確度和強抗干擾能力。

工作原理：

接地故障以檢測線路零序電流越限作為判斷依據，短路故障以檢測線路相電流越限作為判斷依據， 均通過讀數儀表上的指示燈顯示。讀數儀表安裝在配電柜的前面板上，按地或短路傳感器安裝在電纜 上，傳感器與讀數儀表通過光纖連接。面板上的接地指示燈亮，表明發生單相接地故障；面板上的短路 指示燈亮，表明發生了相間短路故障或相間接地短路故障。

產品特點：

適應范圍：安裝在環網柜、分支箱、箱式變電站的面板上。它由一個主控裝置、三只短路傳感器、一只接地傳感器組成。

工作原理：當線路和零序電流達到或設定值時，短路、接地傳感器把獲得的故障信號通過光纖上傳給主控裝置，短路、接地指示燈閃爍報警。

自動復位須滿足兩個條件；

復位方式：A動作后累計時間=出場設定

                      B線路恢復供電

運行維護：檢修時按“測試”按鈕（≥3s），面板所有指示燈閃爍為正常

裝卸方式：分體式安裝，快捷方便

指示方式：紅色光源閃爍指示

技術參數：

環境溫度              一35℃~＋75?c                                         繼電器容量           230VAC~2A

環境濕度              ≤8 5 %                                                       短路報警電流       ≧150A連續可調 （出廠時設定）

污染等級              一級

防護等級             JP40

自動復位時間     5s-27h連續出調 （出廠設定）               接地報警電流      ≧10A連續可調 （出廠時設定）

線路電壓等級     20kV以下                                                    精確度                  全溫度范圍誤差〈土 10%

電源功耗             待機工作電流 3uA                                     觸發延長時間      20~300ms可調 （出廠時設定）

                           報警工作電流ζ1mA

電池容量              3 .6V；工作壽命不小于                           耐受電流能力       ≧20kA2s

                              8年                                                             適用電纜外徑       單芯≤40mm

                                                                單套重量                <1000g

                                                                尺寸                        92X44mm

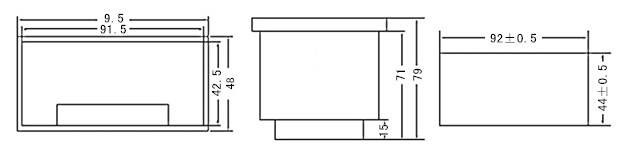

指示儀表安裝尺寸：      指示儀表外型尺寸  （ 圖  ）    指示儀表安裝開孔尺寸   （圖 ）
