一、概述：
本型互感器為環氧樹脂澆注，全封閉結構。供額定電壓10kV及以下額定頻率為50Hz的戶內線路及其設備中作電壓、電能測量及繼電保護用
本型電壓互感器為全新開發的一次繞組帶有熔斷器保護V型接線電壓互感器，其爬距大，磁密低，抗諧振能力強，產品性能符合GB1207及IEC6044-2《電壓互感器》標準。
本型電壓互感器采用V/V型接線其熔斷器裝在一次出線端子內部方式，更換方便快捷，熔斷電流與互感器短路承受能力相匹配，縮小了空間，這種互感器除了二次輸出100V供測量外，還可帶操作電源220V輸出電壓端子供操動機構做電源用。
二、技術參數：
產品符合標準GB1207-2006和IEC60044-2
額定頻率：50Hz
環境溫度：-5℃～+40℃
污穢等級：II級
|
額定電壓比（kV）
|
準確級或準確級組合
|
額定輸出（VA）
|
熱極限輸出（VA）
|
額定絕緣水平（kV）
|
|
10/0.1
|
0.2
|
30
|
800
|
12/42/75
|
|
0.5
|
80
|
|
10/0.22
|
0.2
|
30
|
|
0.5
|
80
|
|
10/0.1/0.1
|
0.2/0.5
|
20/60
|
|
10/0.1/0.22
|
0.2/3
|

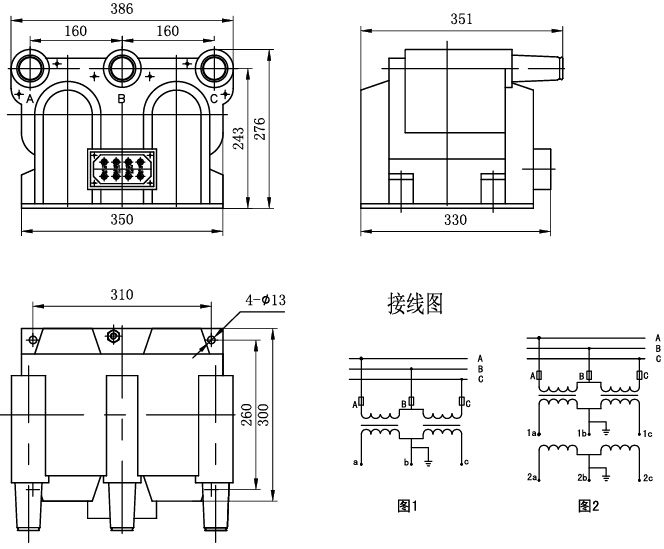

三、外型及安裝尺寸
