柱上開關用互感器
當前位置:首頁> 柱上開關用互感器
編號:68
名稱:LZW32-10/60柱上開關電流互感器
詳細介紹:

LZW系列電流互感器適合安裝在10Kv柱上開關的三相出線上,可對零序和三相電流進行測量和保護;根據用戶要求,可以提供不同級別不同變比的產品。

      零序和測量繞組的鐵芯使用新型導磁材料(超微晶材料),該材料具有高導磁率、較低的磁感應強度和金和優良的穩定性,保證了互感器具有較高的測量精確度;保護繞組的鐵芯使用優質進口的硅鋼片經先進工藝加工,保證了較高的準確限值系數。使用硅橡膠做主體絕緣材料,具有優異的絕緣性、憎水性、和耐老化性能;繞組與主絕緣之間、繞組與繞組之間采用優質環氧樹脂灌封,保證了一次繞組與二次繞組之間、不同繞組之間的高絕緣性能,產品性能穩定,無需維護。

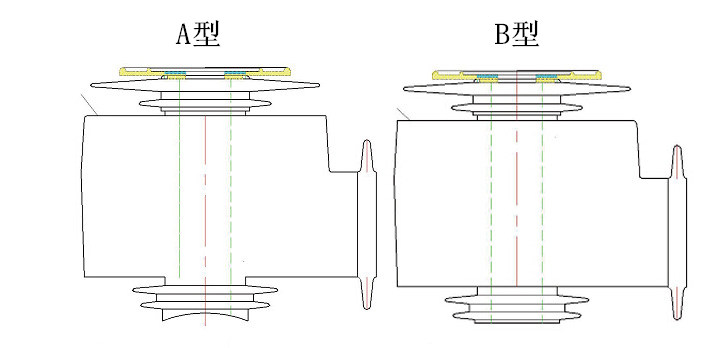

  該系列互感器分為兩種型號,A型和B型:

A型是圓弧狀接口,可以與柱狀開關對接;

B型是平面接口。

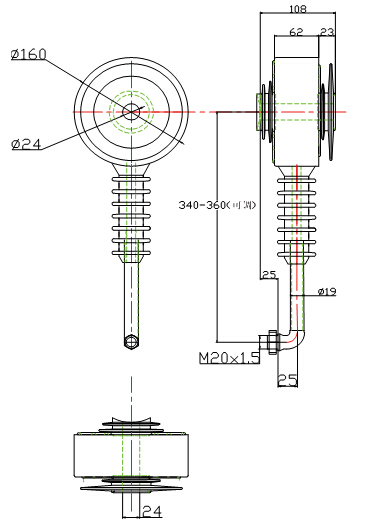

尺寸圖:


額定電流比、準確級及其額定負載如下表所示:

可按用戶的要求定制不同規格和參數的電流互感器

型號

LZW32-10/60

額定一次電流

單繞組準確級及額定負載(VA

0.2S

0.2

0.5

10P20

10P10

10P

50





2.5





2.5

75





2.5





2.5

100





5





5

150





5





5

200

2.5

3.75

5

2.5

3.75

5

300

5

5

7.5

2.5

5

7.5

400

5

7.5

10

3.75

5

10

500

10

10

15

5

7.5

15

600

10

10

15

5

10

15

800

10

10

15

5

10

15



技術參數:                                      使用條件:

額定頻率:50Hz or 60Hz;,                       環境溫度:-35℃—+65

額定二次電流:5A or 1A;                         日平均溫度:≤40℃。

工頻耐壓42Kv/1min                              海拔高度:≤1000m

額定擴大電流:120%In;                           大氣條件:大氣中無嚴重污穢

執行標準: GB1208-2006



接線原理圖:
