LZW系列電流互感器適合安裝在10Kv柱上開關的三相出線上，可對零序和三相電流進行測量和保護；根據用戶要求，可以提供不同級別不同變比的產品。
零序和測量繞組的鐵芯使用新型導磁材料（超微晶材料），該材料具有高導磁率、較低的磁感應強度和金和優良的穩定性，保證了互感器具有較高的測量精確度；保護繞組的鐵芯使用優質進口的硅鋼片經先進工藝加工，保證了較高的準確限值系數。使用硅橡膠做主體絕緣材料，具有優異的絕緣性、憎水性、和耐老化性能；繞組與主絕緣之間、繞組與繞組之間采用優質環氧樹脂灌封，保證了一次繞組與二次繞組之間、不同繞組之間的高絕緣性能，產品性能穩定，無需維護。

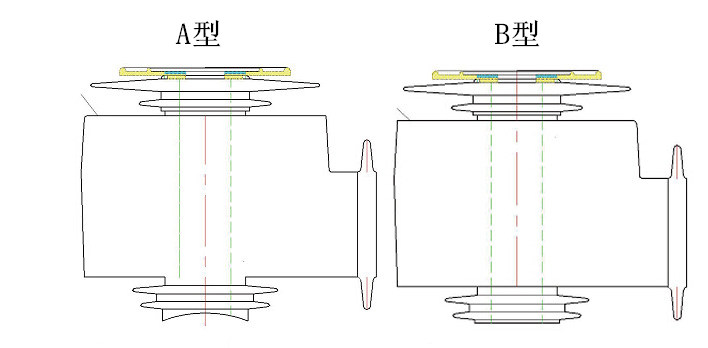

該系列互感器分為兩種型號,A型和B型：
A型是圓弧狀接口，可以與柱狀開關對接；
B型是平面接口。

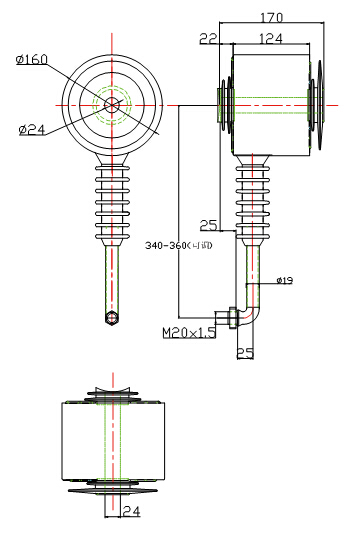

尺寸圖：
額定電流比、準確級及其額定負載如下表所示：
可按用戶的要求定制不同規格和參數的電流互感器
|
型號
|
LZW32-10/120
|
|
額定一次電流
|
雙繞組準確級及額定負載（VA）
|
|
0.2S
|
0.5
|
5P20
|
10P10
|
10P
|
|
50
|
|
2.5
|
|
2.5
|
5
|
|
75
|
|
2.5
|
|
2.5
|
5
|
|
100
|
|
2.5
|
|
2.5
|
5
|
|
150
|
|
5
|
|
5
|
7.5
|
|
200
|
2.5
|
5
|
2.5
|
5
|
10
|
|
300
|
2.5
|
5
|
2.5
|
5
|
10
|
|
400
|
5
|
10
|
5
|
10
|
15
|
|
500
|
5
|
10
|
5
|
10
|
15
|
|
600
|
10
|
15
|
5
|
10
|
15
|
|
800
|
10
|
15
|
5
|
10
|
15
|
技術參數： 使用條件：
額定頻率：50Hz or 60Hz；， 環境溫度：-35℃—+65℃
額定二次電流：5A or 1A； 日平均溫度：≤40℃。
工頻耐壓42Kv/1min； 海拔高度：≤1000m
額定擴大電流：120%In； 大氣條件：大氣中無嚴重污穢
執行標準： GB1208-2006。

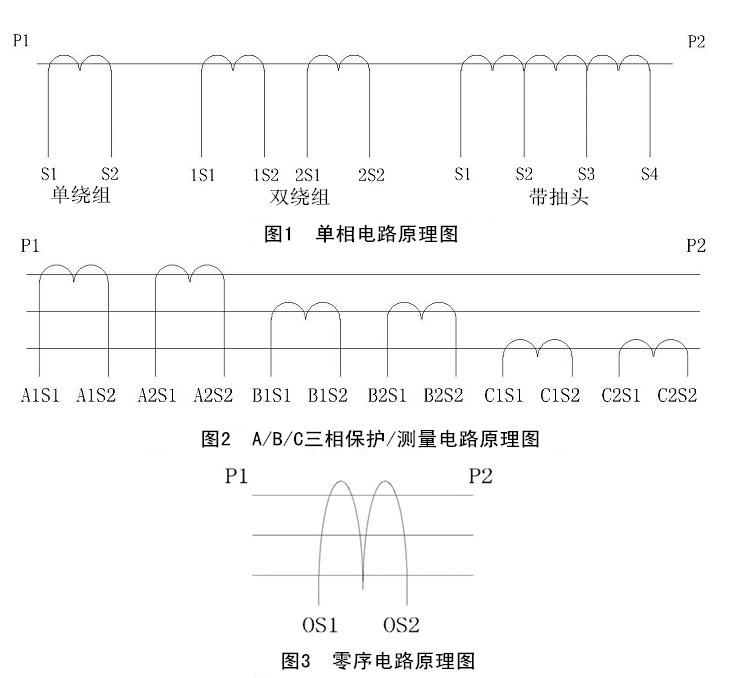

接線原理圖：
