LSZ系列電流互感器適合安裝在10Kv柱上開關的三相出線上,可對零序和三相電流進行測量和保護;根據用戶要求,可以提供不同級別不同變比的產品。
零序和測量繞組的鐵芯使用新型導磁材料(超微晶材料),該材料具有高導磁率、較低的磁感應強度和金和優良的穩定性,保證了互感器具有較高的測量精確度;保護繞組的鐵芯使用優質進口的硅鋼片經先進工藝加工,保證了較高的準確限值系數。使用硅橡膠做主體絕緣材料,具有優異的絕緣性、憎水性、和耐老化性能;繞組與主絕緣之間、繞組與繞組之間采用優質環氧樹脂灌封,保證了一次繞組與二次繞組之間、不同繞組之間的高絕緣性能,產品性能穩定,無需維護。

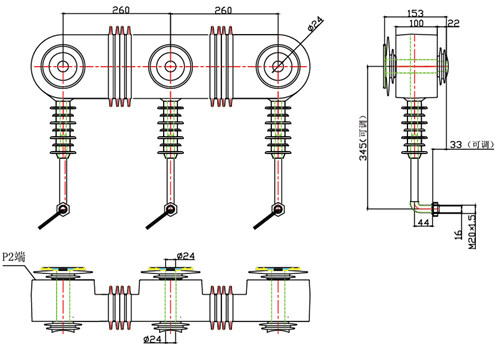

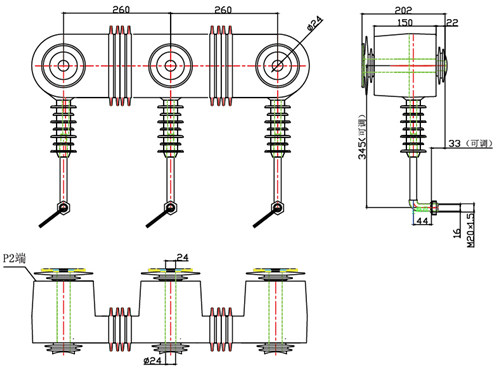

尺寸圖:


額定電流比、準確級及其額定負載如下表所示:
可按用戶的要求定制不同規格和參數的電流互感器
型號
|
LSZ三相一體系列
|
額定一次電流
|
單繞組準確級及額定負載(VA)
|
雙繞組復合準確級及額定負載(VA)
|
0.2S
|
0.2
|
0.5
|
10P20
|
10P10
|
10P
|
0.2S
|
0.5
|
10P20
|
10P10
|
10P
|
50
|
|
|
2.5
|
|
|
2.5
|
|
2.5
|
|
2.5
|
5
|
75
|
|
|
2.5
|
|
|
2.5
|
|
2.5
|
|
2.5
|
5
|
100
|
|
|
5
|
|
|
5
|
|
2.5
|
|
2.5
|
5
|
150
|
|
|
5
|
|
|
5
|
|
5
|
|
5
|
7.5
|
200
|
2.5
|
3.75
|
5
|
2.5
|
3.75
|
5
|
2.5
|
5
|
2.5
|
5
|
10
|
300
|
5
|
5
|
7.5
|
2.5
|
5
|
7.5
|
2.5
|
5
|
2.5
|
5
|
10
|
400
|
5
|
7.5
|
10
|
3.75
|
5
|
10
|
5
|
10
|
5
|
10
|
15
|
500
|
10
|
10
|
15
|
5
|
7.5
|
15
|
5
|
10
|
5
|
10
|
15
|
600
|
10
|
10
|
15
|
5
|
10
|
15
|
10
|
15
|
5
|
10
|
15
|
800
|
10
|
10
|
15
|
5
|
10
|
15
|
10
|
15
|
5
|
10
|
15
|
用途
|
零序繞組
|
電流比 I1 / I2
|
準確級及額定負載(VA)
|
3
|
10P
|
20/1
|
0.5
|
0.5
|
30/1
|
0.5
|
0.5
|
50/1
|
0.5
|
0.5
|
100/1
|
1
|
1
|
50/5
|
1.5
|
1.5
|
75/5
|
2.5
|
2.5
|
100/5
|
2.5
|
2.5
|
150/5
|
2.5
|
2.5
|
技術參數: 使用條件:
額定頻率:50Hz or 60Hz;, 環境溫度:-35℃—+65℃
額定二次電流:5A or 1A; 日平均溫度:≤40℃。
工頻耐壓42Kv/1min; 海拔高度:≤1000m
額定擴大電流:120%In; 大氣條件:大氣中無嚴重污穢
執行標準: GB1208-2006。

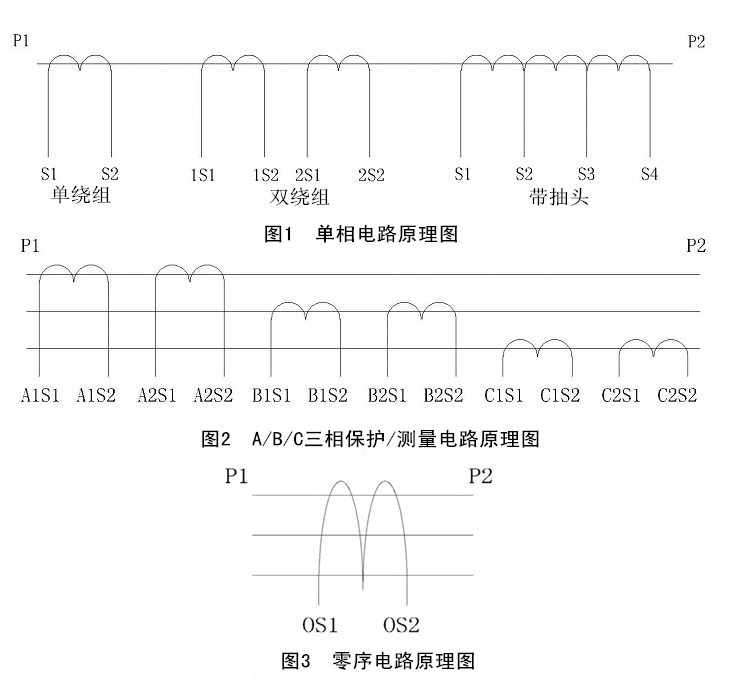

接線原理圖:
