一、概述

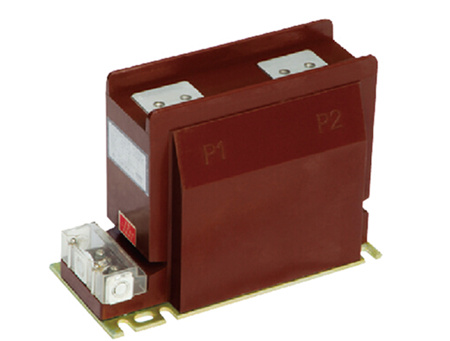

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，適用于戶內50Hz、額定電壓10kV及以下的電力線路及其設備中作電流、電能的測量和繼電保護使用。
本產品為高精度、高動熱穩定大容量型產品，二次繞組數量2-4個，可根據不同需要任意組合。
二、技術參數
產品符合合格標準GB1208-2006和IEC60044-1
額定二次電流5A或1A
額定頻率 50Hz
環境溫度 -5℃~ +40℃
1、雙繞組參數表
|
額定電流比(A)
|
準確級組合
|
額定二次輸出(VA)
|
短時熱電流
(KA/S)
|
動穩定電流
(KA)
|
額定絕緣水平
(kV)
|
|
0.2S級
|
0.2級
|
0.5級
|
5P10級
|
5P15級
|
5P20級
|
|
5-250/5
|
0.2S/0.5
0.2S/5P
0.5/5P
|
10
|
10
|
15
|
30
|
20
|
15
|
150(倍)
|
375(倍)
|
12/42/75
|
|
300/5
|
45
|
100
|
|
400/5
|
63
|
100
|
|
500/5
|
|
600/5
|
15
|
20
|
80
|
130
|
|
800/5
|
|
1000/5
|
|
1200/5
|
100
|
160
|
|
1500/5
|
|
2000/5
|
|
2500/5
|
|
3000/5
|
2、三繞組參數表
|
額定電流比(A)
|
準確級組合
|
額定二次輸出(VA)
|
短時熱電流
(KA/S)
|
動穩定電流
(KA)
|
額定絕緣水平
(kV)
|
|
0.2S級
|
0.2級
|
0.5級
|
5P10級
|
5P15級
|
5P20級
|
|
5-250/5
|
0.2S/0.5/5P
0.5/0.5/5P
0.2S/5P10/5P10
0.5/5P15/5P15
|
10
|
10
|
15
|
30
（20）
|
20
（15）
|
15
|
150(倍)
|
375(倍)
|
12/42/75
|
|
300/5
|
45
|
100
|
|
400/5
|
63
|
100
|
|
500/5
|
|
600/5
|
15
|
20
|
80
|
130
|
|
800/5
|
|
1000/5
|
|
1200/5
|
100
|
160
|
|
1500/5
|
|
2000/5
|
|
2500/5
|
|
3000/5
|
注:括號內數值為三繞組中有兩繞組為保護級繞組時的額定二次輸出。
3、四繞組參數表
|
額定電流比(A)
|
準確級組合
|
額定二次輸出(VA)
|
短時熱電流(KA/S)
|
動穩定電流
(KA)
|
額定絕緣水平
(kV)
|
|
0.2S級
|
0.2級
|
0.5級
|
5P10級
|
5P15級
|
|
|
|
|
5-250/5
|
0.2S/0.2S/0.2S/5P
0.5/0.5/0.5/5P
0.2S/0.2S/5P/5P
0.5/0.5/5P/5P
|
10
|
10
|
15
|
15
|
15
（10）
|
150(倍)
|
375(倍)
|
12/42/75
|
|
300/5
|
45
|
100
|
|
400/5
|
63
|
100
|
|
500/5
|
|
600/5
|
15
|
20
|
30
(20)
|
20
(15)
|
80
|
130
|
|
800/5
|
|
1000/5
|
|
1200/5
|
100
|
160
|
|
1500/5
|
|
2000/5
|
|
2500/5
|
|
3000/5
|
注:括號內數值為四繞組中有兩繞組為保護級繞組時的額定二次輸出。

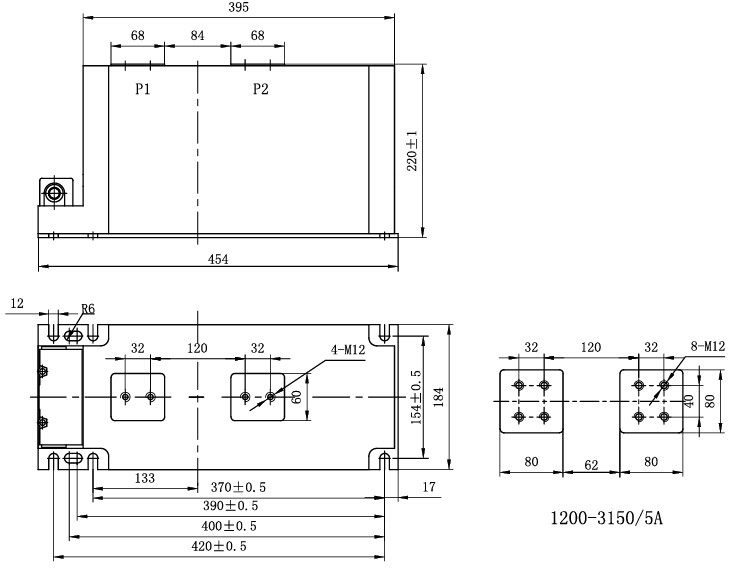

三、外形及安裝尺寸
