一、概述

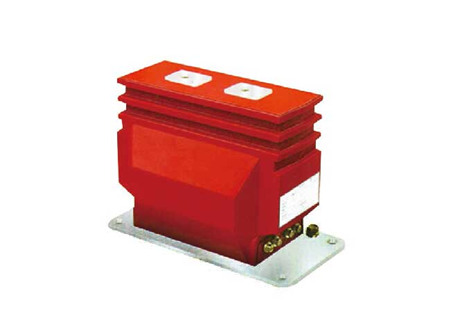

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，適用于戶內50Hz、額定電壓10kV及以下的電力線路及其設備中作電流、電能的測量和繼電保護使用。
二、技術參數
產品符合合格標準GB1208-2006和IEC60044-1
額定二次電流5A或1A
額定頻率 50Hz
環境溫度 -5℃~ +40℃
|
額定電流比(A)
|
級次組合
|
額定輸出(VA)
|
準確限
值系數
|
短時熱電流
(KA/S)
|
動穩定電流
(KA)
|
額定絕緣水平
(kV)
|
|
0.2S級
|
0.2級
|
0.5級
|
10P級別
|
|
5-100/5
|
0.2S/10P
0.2/10P
0.5/10P
|
10
|
15
|
10
|
150(倍)
|
300(倍)
|
12/42/75
|
|
150/5
|
22.5
|
45
|
|
200-300/5
|
31.5
|
63
|

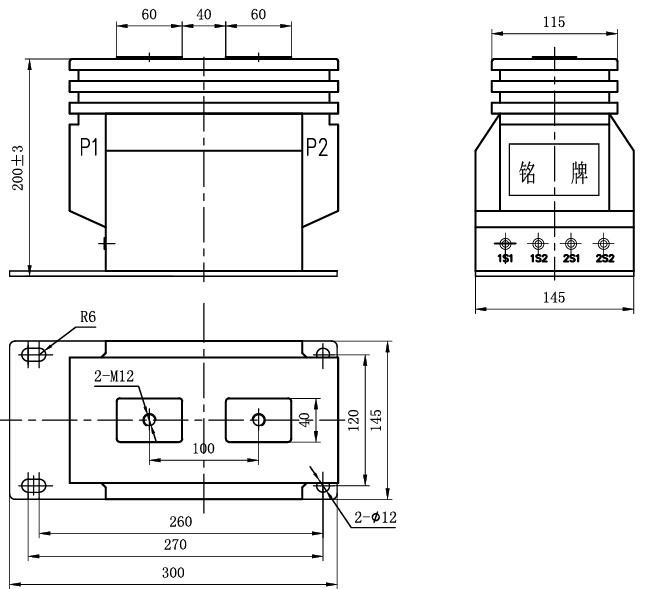

三、外形及安裝尺寸
