電容取電裝置說明書
JDRZW32-12-WN1
一、產品概述
JDRZW32-12-WN1系列產品是一種新型的高壓電容取電電源，由高壓電容、取能變壓器及電源控制板組成，可輸出27V交流電。電容取電電源廣泛應用于故障指示器匯集單元、柱上開關、環網柜、氣象、通訊、監控等需要取電的設備，適用于ZW20開關、ZW32開關以及故障檢測等需要工作電源的場合使用，可取代傳統的PT及太陽能供電方式。
二、主要技術指標
高壓電容電性能指標
|
序號
|
參數類別
|
單位
|
參數指標
|
|
1
|
額定輸入電壓
|
kV
|
10/√3
|
|
2
|
上限工作電壓
|
kV
|
12
|
|
3
|
工頻耐受電壓
|
kV
|
42kV/1min
|
|
4
|
雷電沖擊耐受電壓
|
kV
|
75
|
|
5
|
局放
|
pC
|
14.4kV≤10pC
|
取電模塊電氣性能指標
|
序號
|
參數類別
|
單位
|
參數指標
|
|
1
|
輸出電壓
|
V
|
27VAC
|
|
2
|
輸出功率
|
VA
|
10
|
|
3
|
工作溫度
|
oC
|
-40~+70
|
|
4
|
主體尺寸(L*W*H)
|
mm
|
154.5*125*65
|
|
5
|
封裝結構
|
|
塑膠+金屬外殼
|
|
6
|
防水等級
|
|
IP67
|
三、工作原理

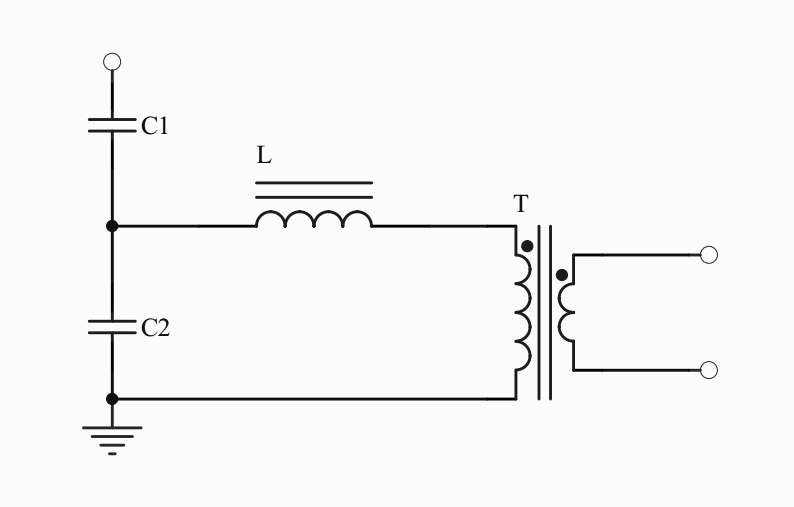

電路框圖見下圖。圖中，電容C是高壓取電電容，T是取電變壓器，這兩個元件構成C-L取電方式。這種方式的優點是取電功率大，整體體積小。
圖中，C1：高壓分壓電容。T：取電變壓器

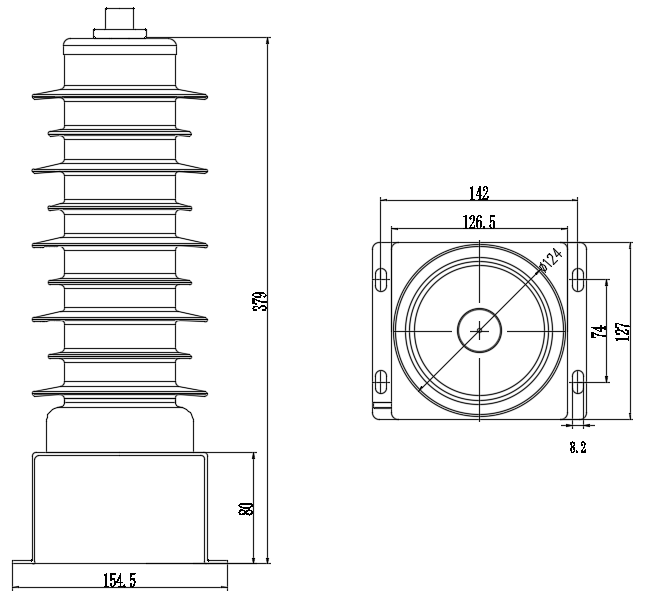

四、結構圖和端子說明
高壓輸入端：M8螺絲
外殼接地：接地螺絲M5
輸出端：AC27V輸出，線長1米
本公司生產的高壓取電裝置具有取電功率大，組合方式靈活，功率和電壓覆蓋范圍寬的優點?？梢詽M足目前一二次融合智能開關及控制器所有型號的工作電源，可以解決目前傳統PT由于鐵磁諧振造成損壞的缺陷，是取代傳統PT的理想換代產品。
五、注意事項
1、使用時，接好線后，檢查接地線良好接地。
2、注意連接一定要正確，在開啟電源后，待輸出電壓正常，再打開負載。
3、請不要隨意改造，分解電源，由此造成的一切后果我公司概不負責。
